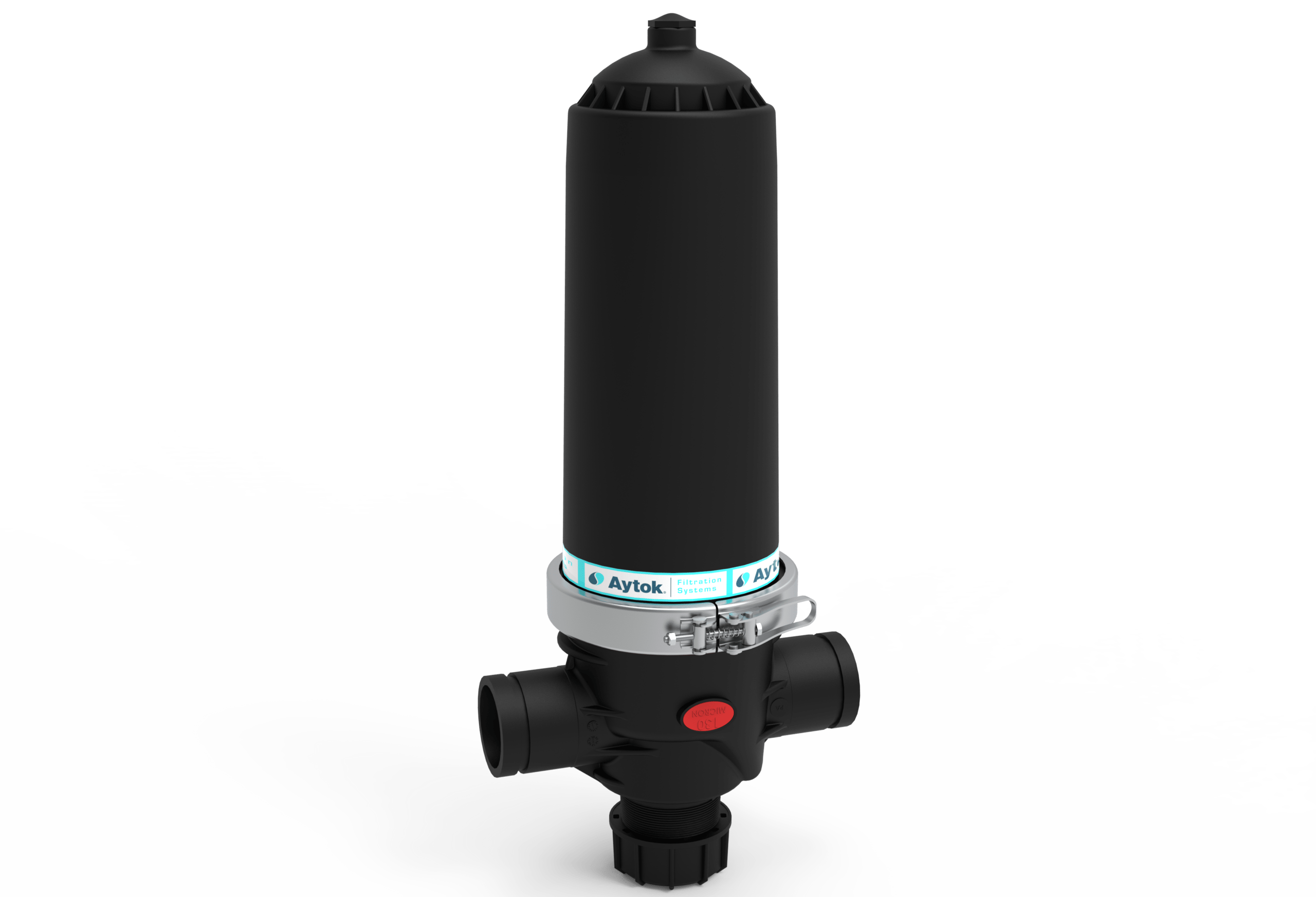

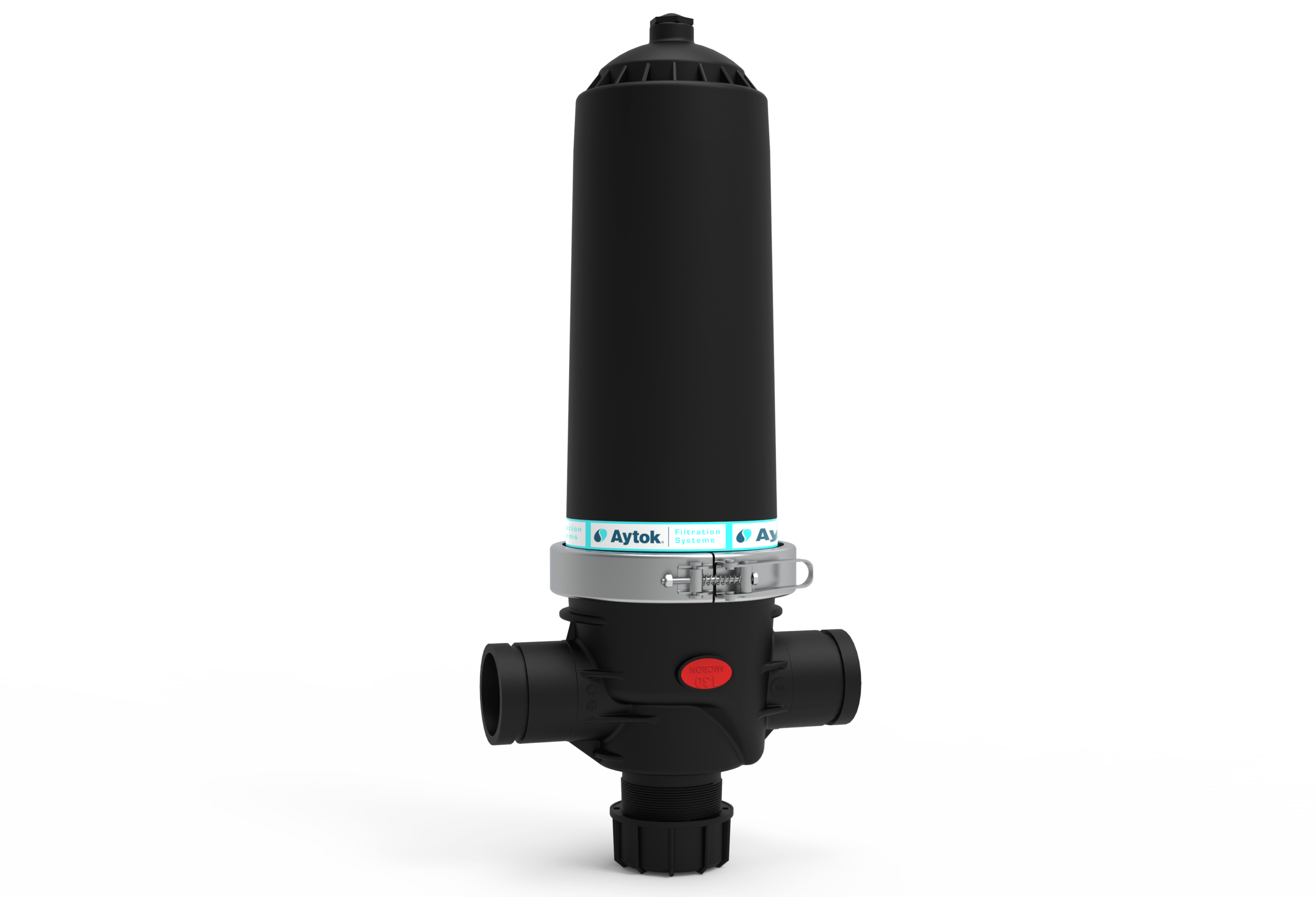

Filtrele din plastic cu disc filtrant - PSC sunt filtre automate cu autocurățare.
Aproape toate componentele acestor filtre sunt fabricate din materii prime plastice.
Piesele non-plastice sunt fabricate din oțel inoxidabil (AISI304), ce oferă performanță îndelungată și protecție la coroziune.
Caracteristici generale
Material carcasă: PA;
Material cartuș: Disc-PP;
Presiune maximă de lucru: 8 Bar (116 PSI);
Presiune minimă de lucru: 2 Bar (29 PSI);
Termperatură maximă de lucru: 60°C (140°F);
Criterii de spălare inversă: Timp și/sau diferență de presiune;
Unitate de control pentru spălare inversă: Control electronic (AC/DC);
Finețe filtrare: 20-50-100-130 microni (µ).
Principiu de funcționare și spălare inversă
Apa cu sedimente trece prin filtru unde aceste particule de murdarie sunt captate de discurile filtrante și in timp se acumulează pe suprafața acestora o peliculă.
În urma acestui proces de depunere și formare a unui strat de sedimente, se creeaza în timp o diferență de presiune a apei la intrare și iesire din filtru. Când valoarea diferenței de presiune ajunge la valoarea care este predefinită în sistemul panoului de control, direcția fluxului de apă este schimbată automat de către valva cu trei căi.
În momentul în care valva cu trei căi schimbă direcția de curgere, conducta de purjare este deschisă.
Prin intermediul apei sub presiune care vine de la ieșirea filtrului, mecanismul cu arc plasat în interiorul capacului se deplasează înainte și discurile sunt eliberate iar particulele acumulate sunt îndepărtate de pe disc. Pentru o spălare mai eficientă discurile au anumite striații și goluri în designul acestora.
Apa sub presiune actionează pe suprafața interioară a discurilor determinandu-le să se rotească, iar particulele acumulate pe suprafața exterioară a discurilor sunt evacuate prin conducta de drenaj.
Cod Produs | PSC2 | PSC25 | PSC3 |
---|---|---|---|
D (inch) | 2 | 2½ | 3 |
M (inch) | 1/4 | 1/4 | 1/4 |
T (inch) | 3/4 | 3/4 | 3/4 |
D1 (mm) | 190 | 190 | 190 |
H (mm) | 750 | 750 | 750 |
K (mm) | 340 | 340 | 340 |
Debit (m³/h) | 20 | 25 | 25 |
Suprafață de filtrare (cm²) | 1550 | 1550 | 1550 |
Greutate (kg) | 9,6 | 9,7 | 9,8 |
