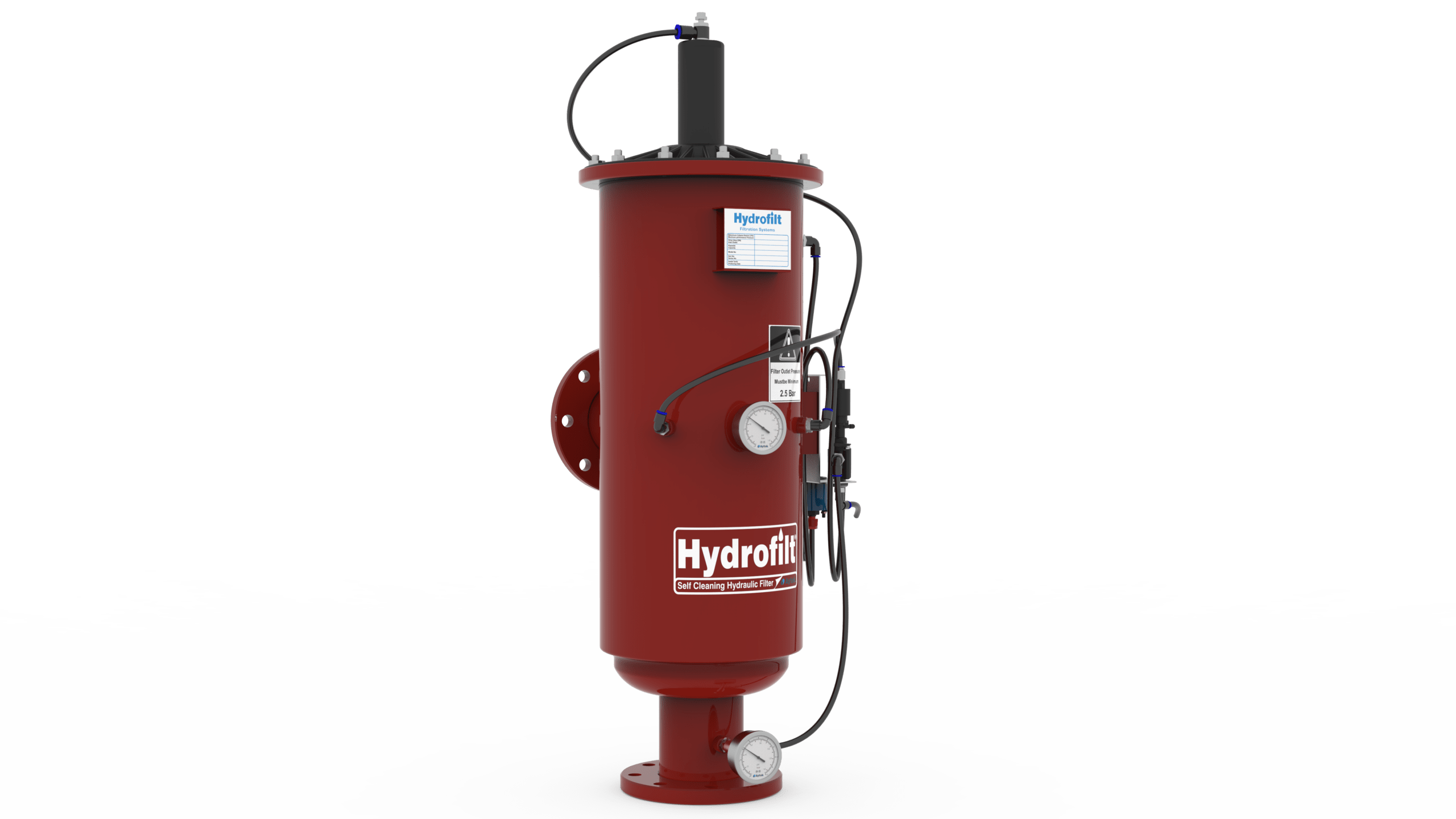

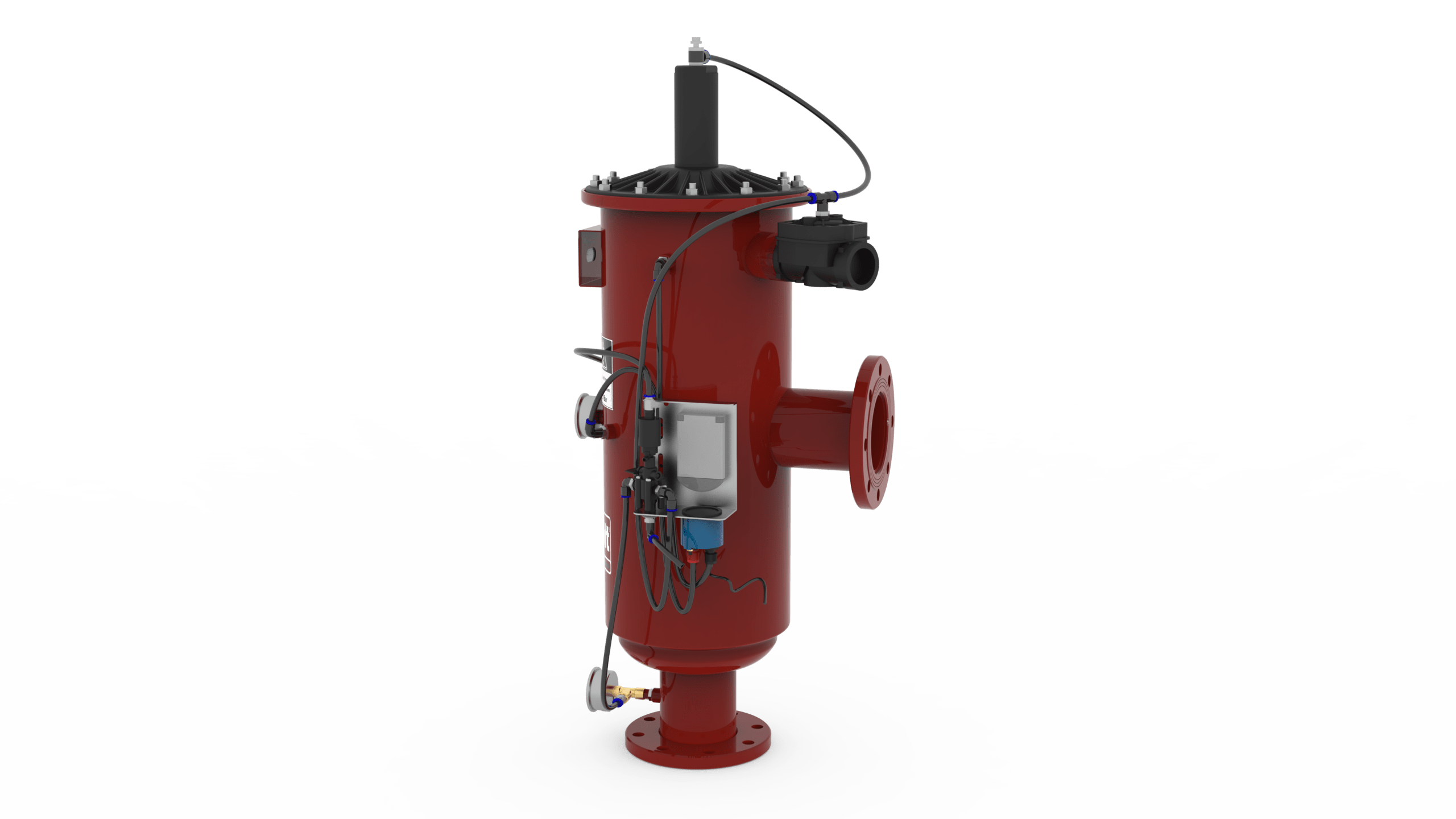

Filtrele verticale cu autocuratare - VBE/CVBE sunt filtre controlate electronic, echipate cu sisteme de autocuratare complet automate.
Pentru procesul de spalare inversa nu este necesara energie suplimentara deoarece se utilizeaza presiunea de intrare a apei. Totusi, unitatea electronică de control trebuie să fie alimentată de o baterie internă pentru a detecta incarcarea filtrului si pentru a începe autocuratarea
Cu ajutorul presiunii apei generate de pompa de alimentare, se efectueaza o autocuratare complet automata si toate elementele filtrante sunt curatate automat.
In timpul procesului de spalare inversa, filtrarea apei functioneaza in continuare. Apa murdara rezultata in urma spalarii inverse este evacuata in mod automat.

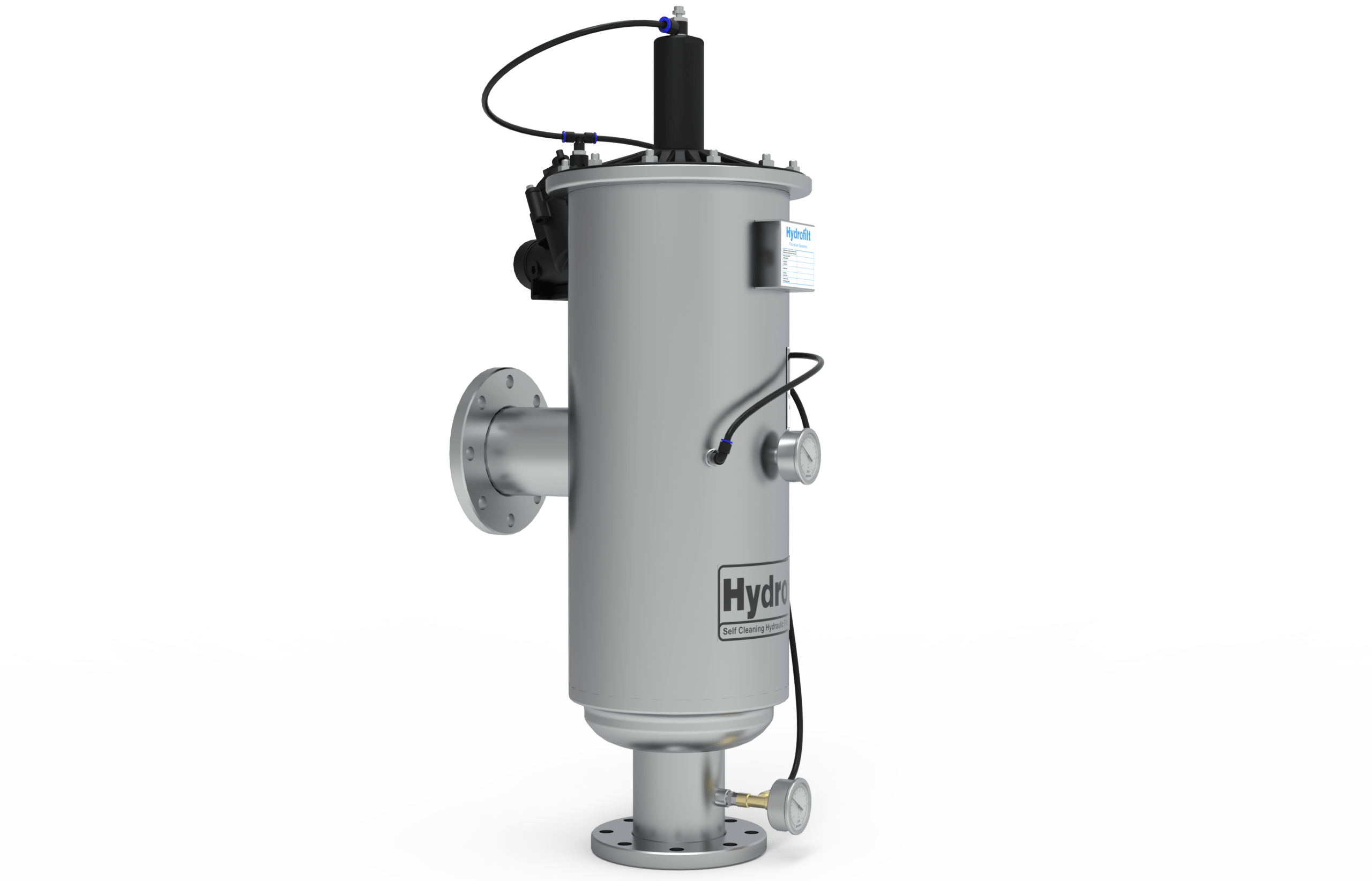

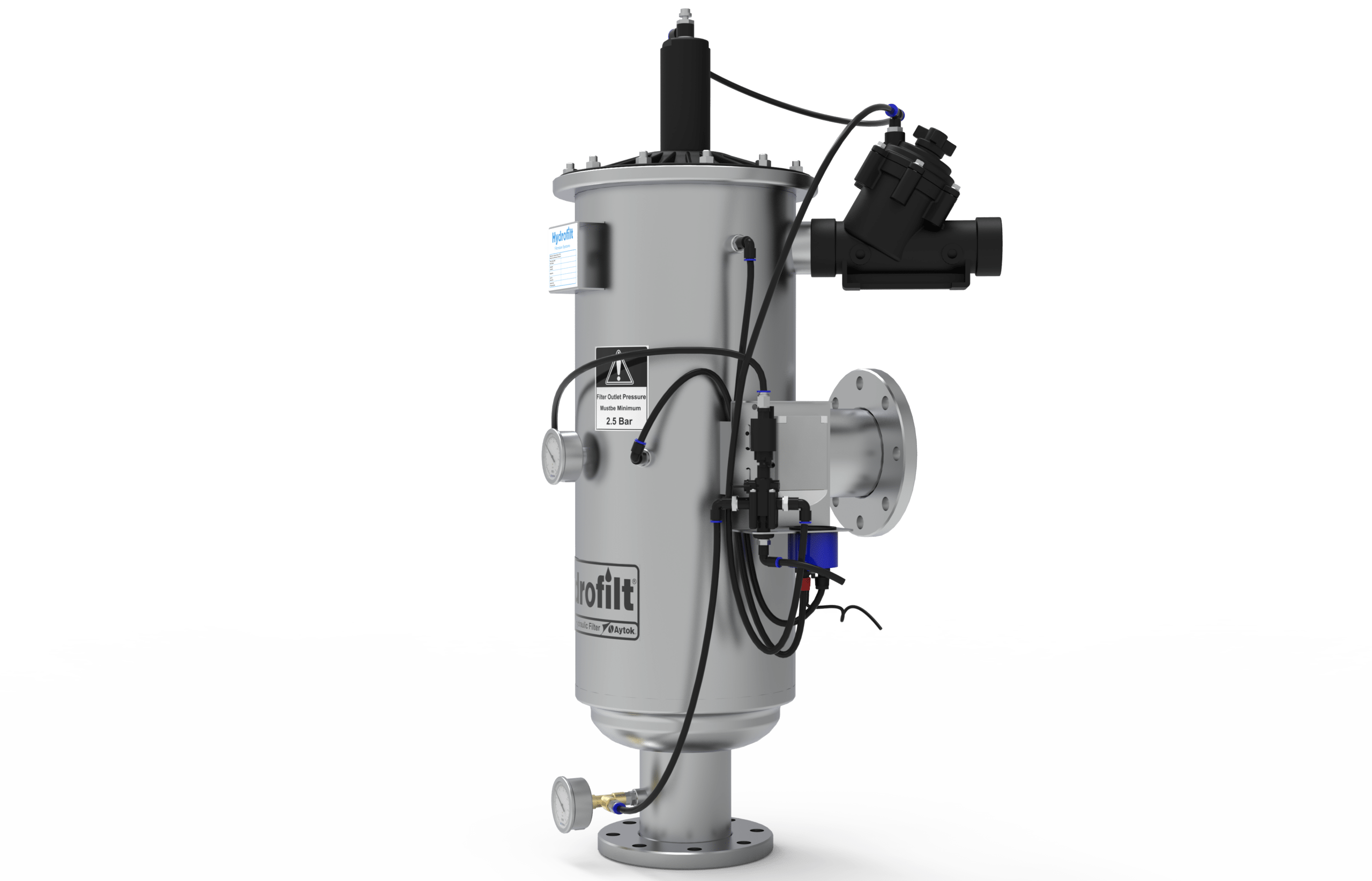

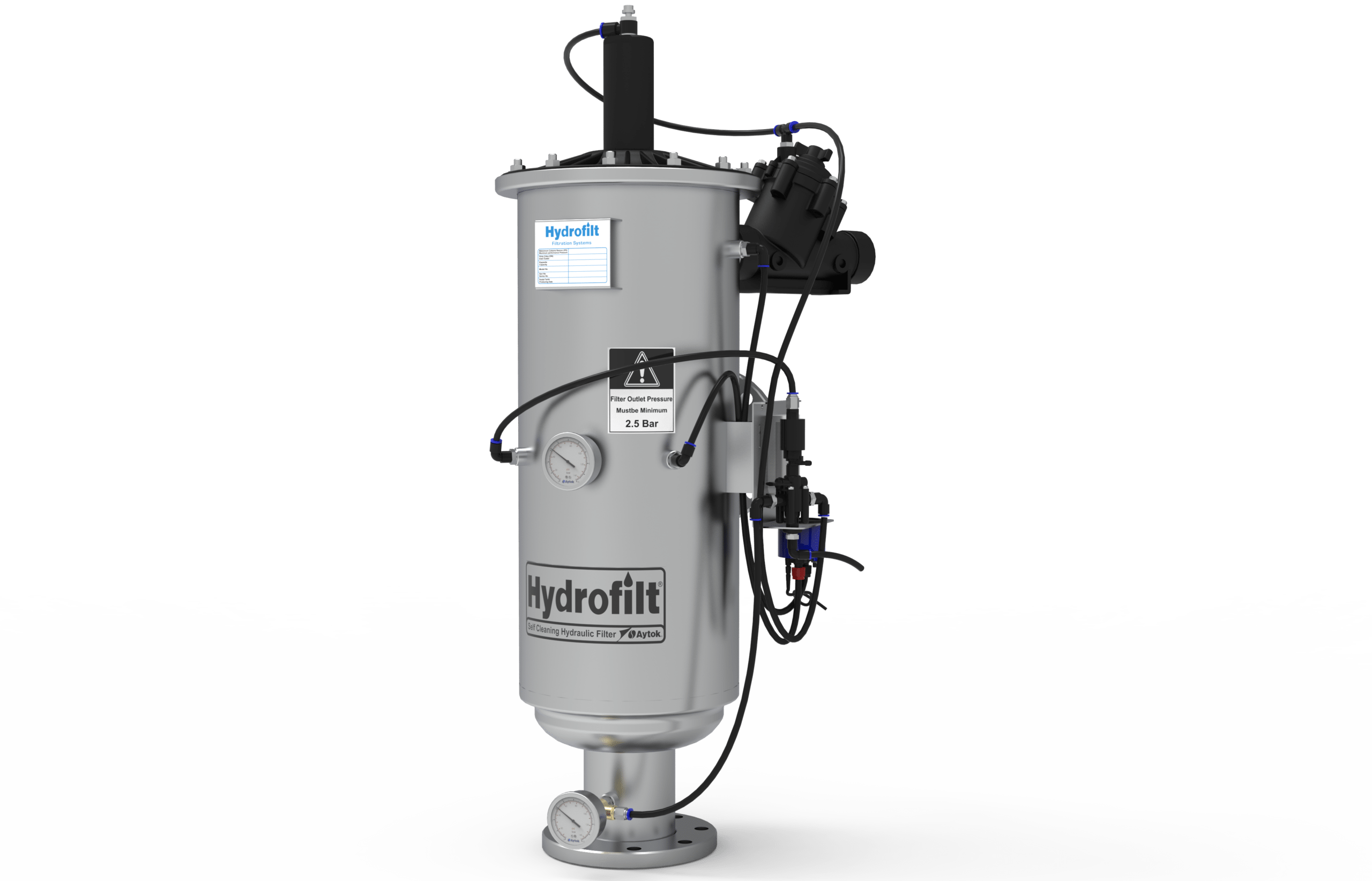

Avand in vedere aceste aspecte, filtrele din seria VBE cat si modelele din otel inoxidabil din seria CHBE sunt filtre de apa complet automate, sunt mai rapide si mai eficiente in comparatie cu sistemele cu autocuratare manuala si/sau semiautomata.
In plus reduc timpul de spalare si consumul de apa.
Material Carcasa: S195T / SS 316L / SS 304 L
Material sita filtranta: SS 304L, PA6GFR30
Presiune maximă de lucru: 10 Bar (145 PSI)
Presiune minima de lucru: 2.5 Bar (36 PSI)
Temperatura maximă de lucru: 60 °C (140 °F)
Criterii de functionare pentru spalare inversa: Timp si/sau Diferenta de presiun
Unitate de control pentru spalare inversa:Control electronic (AC/DC)
Finete de filtrare: 20-2000 micron (µ)
Metoda vopsire: Acoperire electrostatica cu pulbere
Tip material vopsea: Poliester epoxidic.
Principiu de functionare

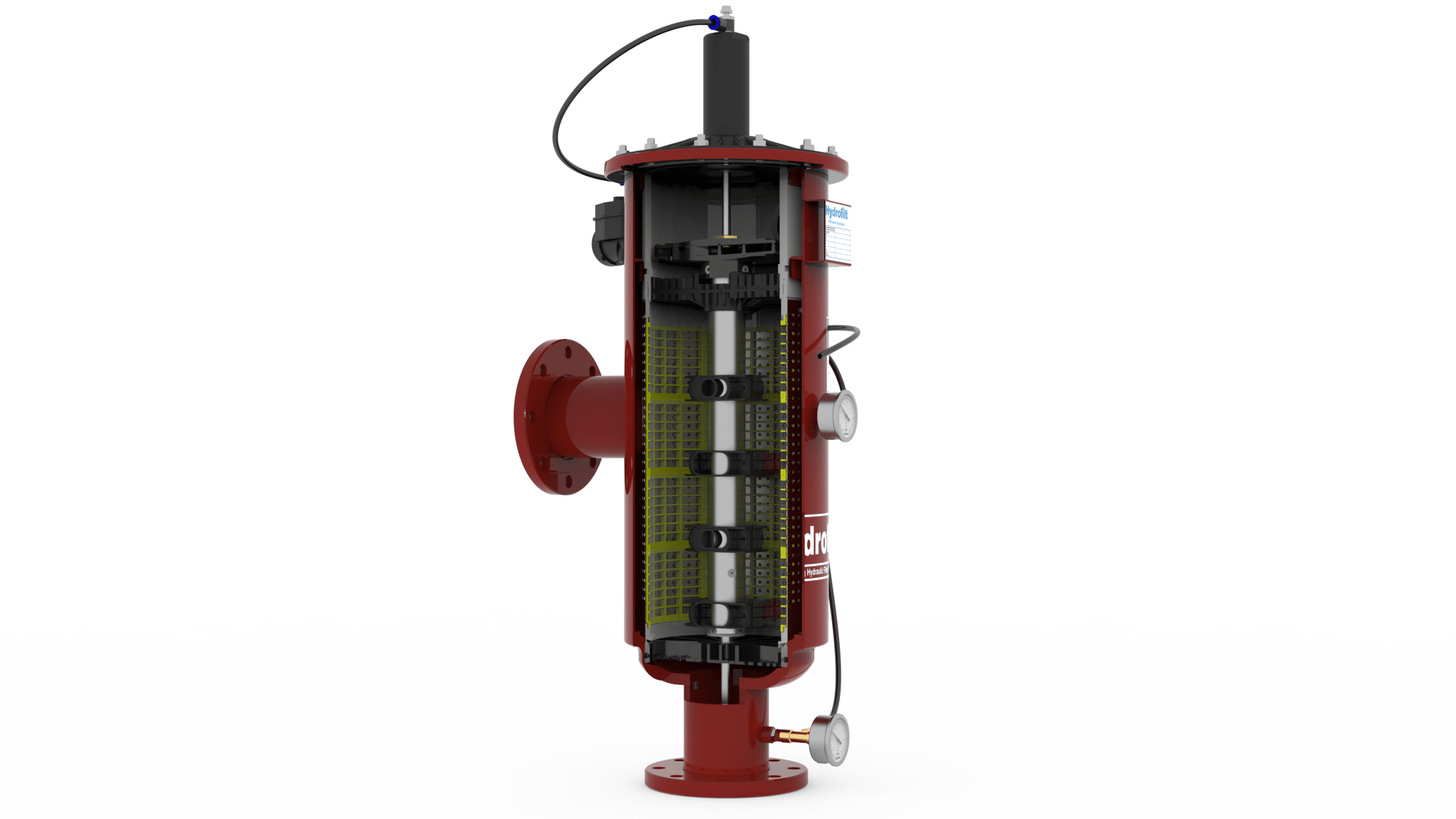

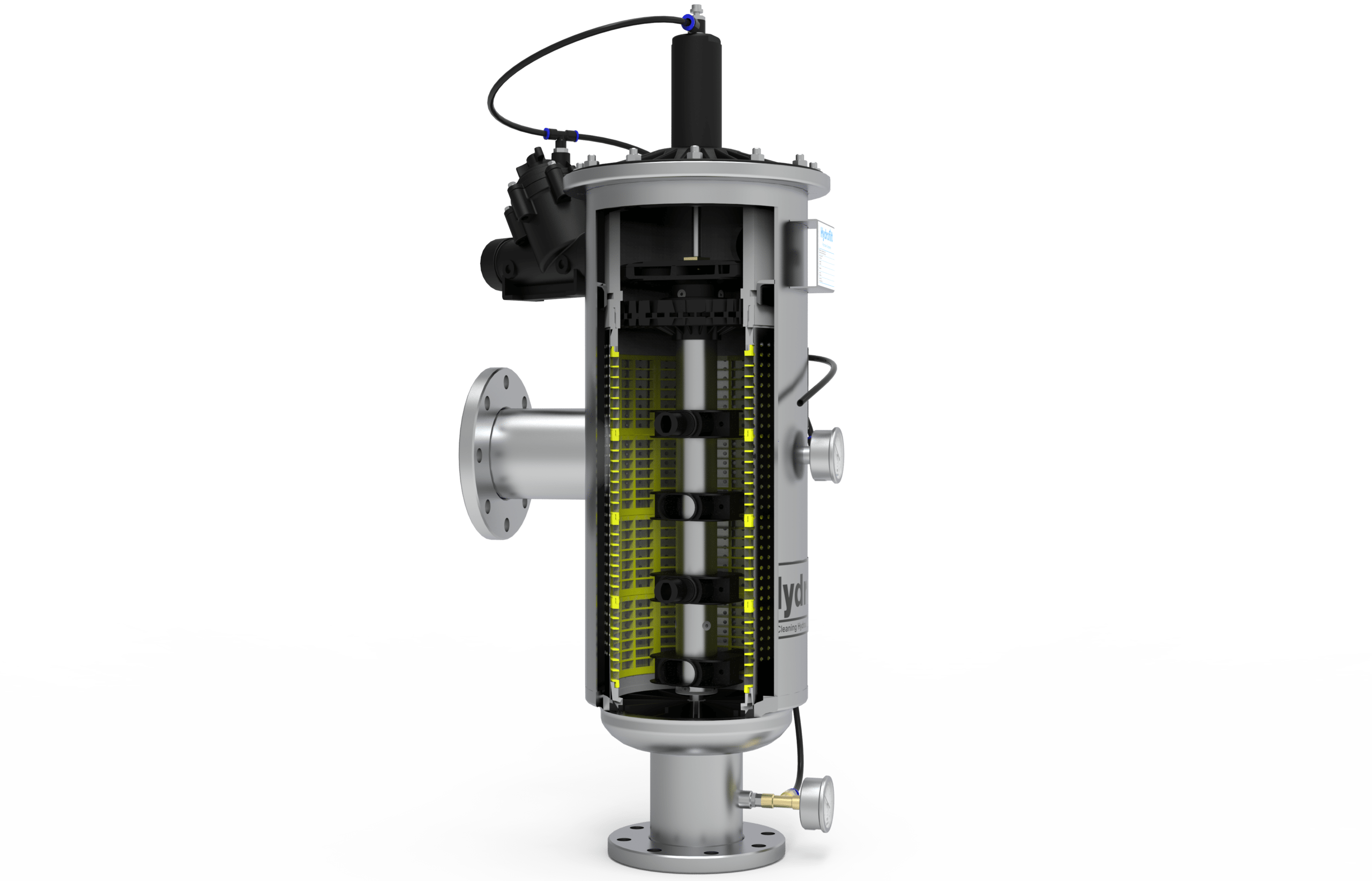

Apa intra in filtru si trece prin zona unde se afla sita fina. De aici trece prin sita fina catre iesire, curgere dinspre interior spre exterior si astfel pe interiorul sitei fine se acumuleaza sedimentele filtrate creand o cadere de presiune la iesire fata de intrare.
Cand această diferență de presiune ajunge la un nivel prestabilit declanseaza procesul de autocuratare si unitatea de control deschide valva de purjare.
Diferenta intre presiunea de intrare si presiunea dupa valva de purjare (presiune atmosferica) creeaza o suctie puternica (vacuum) la duzele de curatare care indeparteaza sedimentele depuse pe interiorul sitei.
Colectorul de curățare se rotește si apa murdară este evacuată prin colectorul de curatare, prin turbina hidraulică și prin conducta de drenaj. In camera turbinei, pistonul și tija pistonului asigură si o mișcare liniară colectorului de curățare.
Această rotație și mișcare liniară asigură aspirarea stratului de contaminanti de pe toata suprafața interioară a filtrului de catre duze. Când acest proces este incheiat, colectorul de curățare revine automat în poziția inițială și procesul de spălare este finalizat.
In timpul spalarii inverse, filtrarea apei continua.
Pentru a funcționa eficient, presiunea de intrare a apei nu trebuie să fie mai mică de 2 bari (29 psi) în timpul procesului de spalare inversa.
| COD | INTRARE /IESIRE | A | B | L1 | L | D | F | Debit drenaj | Debit principal | Suprafata de filtrare | Duze | Sita | Greutate | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| inch | DN | mm | inch | (m³/h) | (cm²) | bucati | (kg) | |||||||
| VBE102 | 2 | 50 | 465 | 270 | 515 | 965 | 10 | 1½ | 11.88 | 30 | 1317 | 2 | 2 | 46 |
| VBE 102S | 2 | 50 | 515 | 270 | 615 | 1065 | 10 | 1½ | 18 | 45 | 1975 | 3 | 3 | 50 |
| VBE 1025F | 2½ | 65 | 465 | 270 | 515 | 965 | 10 | 1½ | 11.88 | 40 | 1317 | 2 | 2 | 51 |
| VBE 1025 | 2½ | 65 | 515 | 270 | 615 | 1065 | 10 | 1½ | 18 | 50 | 1975 | 3 | 3 | 52 |
| VBE 103F | 3 | 80 | 465 | 270 | 515 | 965 | 10 | 1½ | 11.88 | 55 | 1317 | 2 | 2 | 52 |
| VBE 103 | 3 | 80 | 515 | 270 | 615 | 1065 | 10 | 1½ | 18 | 70 | 1975 | 3 | 3 | 54 |
| VBE 104F | 4 | 100 | 565 | 270 | 615 | 1065 | 10 | 1½ | 18 | 100 | 1975 | 3 | 3 | 56 |
| VBE 104 | 4 | 100 | 565 | 270 | 715 | 1165 | 10 | 2 | 24.12 | 120 | 2634 | 4 | 4 | 59 |
| VBE 104S | 4 | 100 | 855 | 287 | 1120 | 1725 | 10 | 2 | 18 | 140 | 3951 | 3 | 6 | 76 |
| VBE 105 | 5 | 125 | 855 | 287 | 1120 | 1725 | 10 | 2 | 18 | 150 | 3951 | 3 | 6 | 79 |
| VBE 105S | 5 | 125 | 955 | 287 | 1320 | 1925 | 10 | 2 | 24.12 | 160 | 5268 | 4 | 8 | 85 |
| VBE 106 | 6 | 150 | 955 | 287 | 1320 | 1925 | 10 | 2 | 24.12 | 180 | 5268 | 4 | 8 | 90 |
