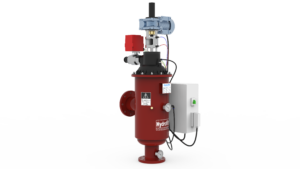

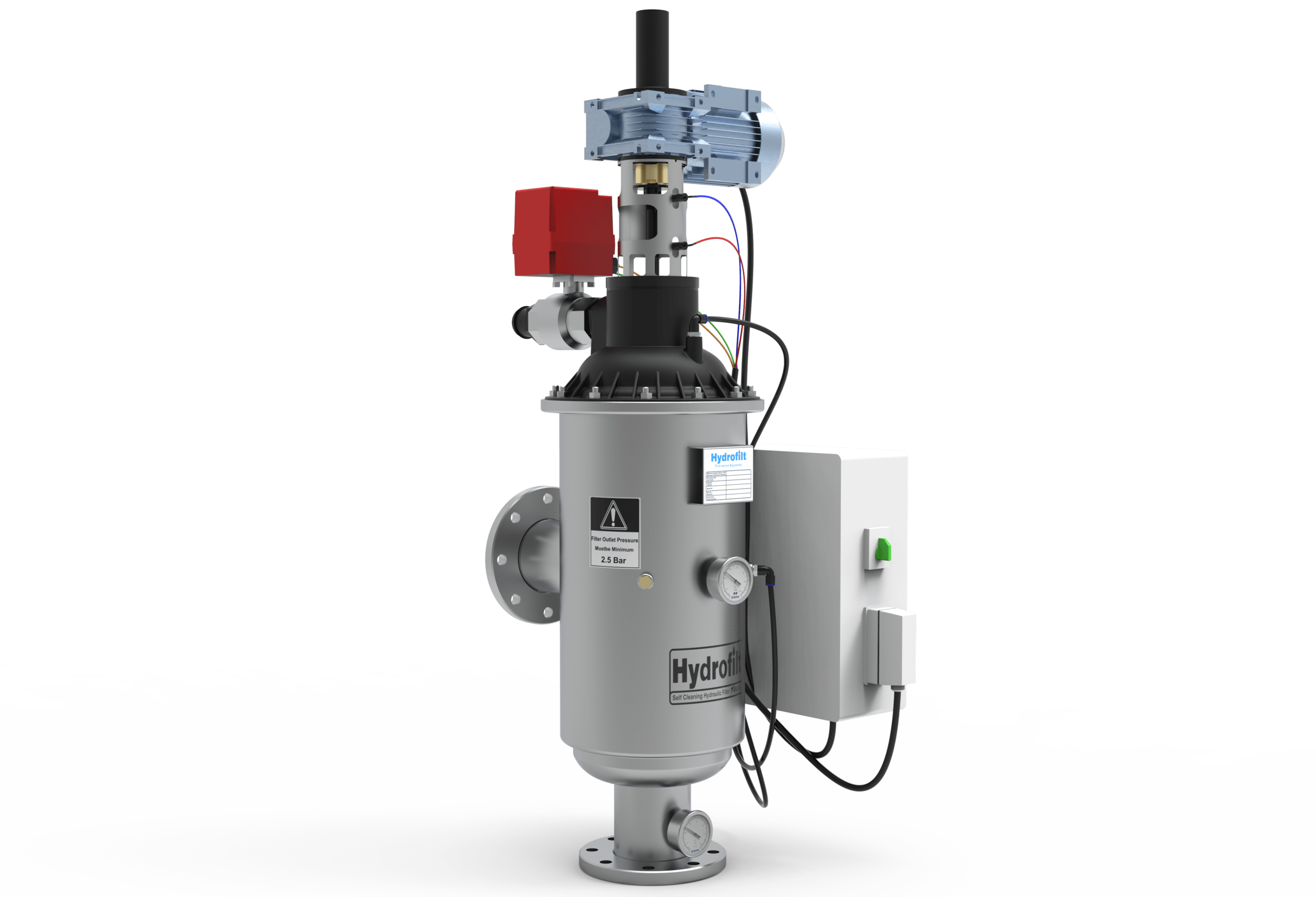

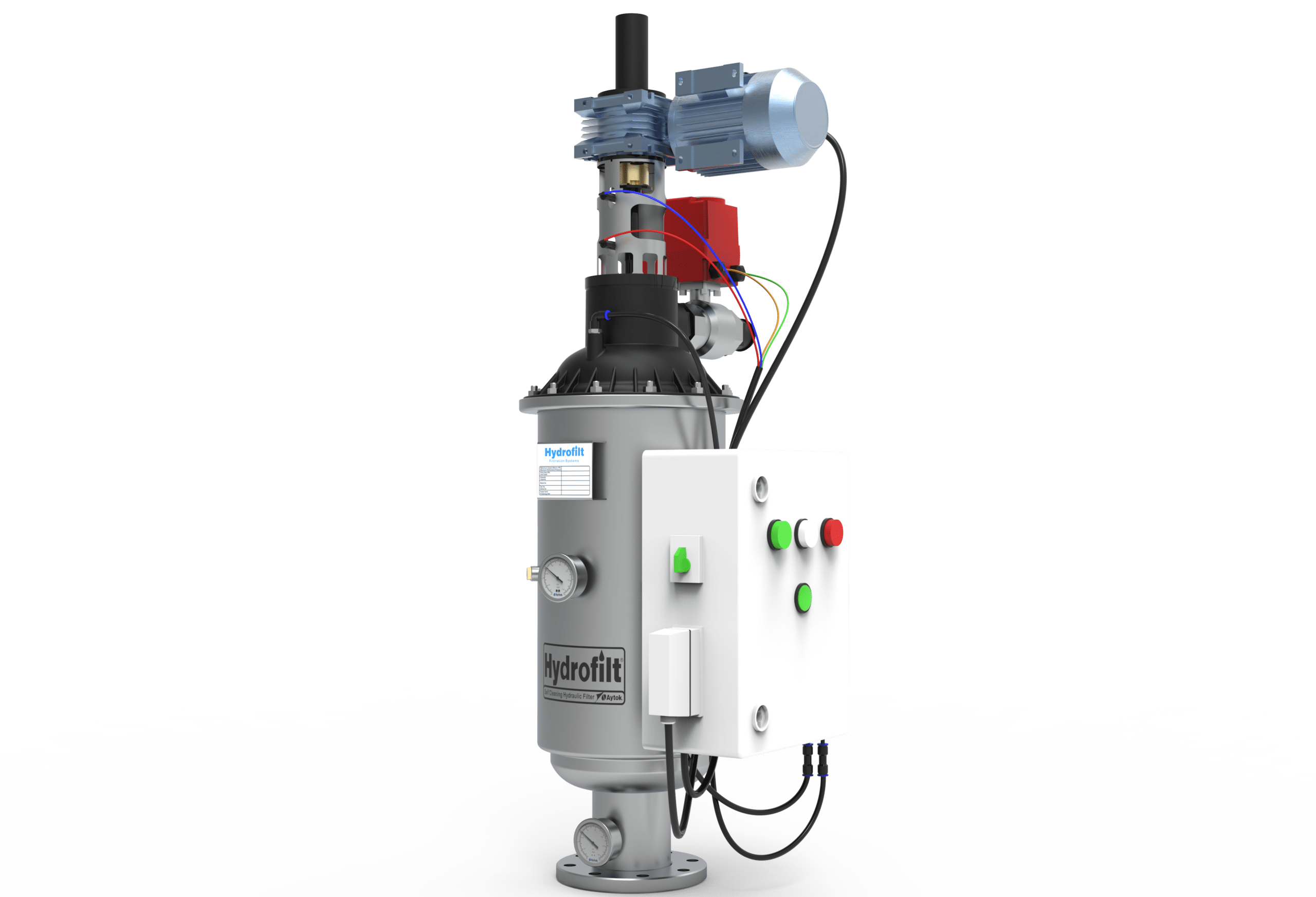

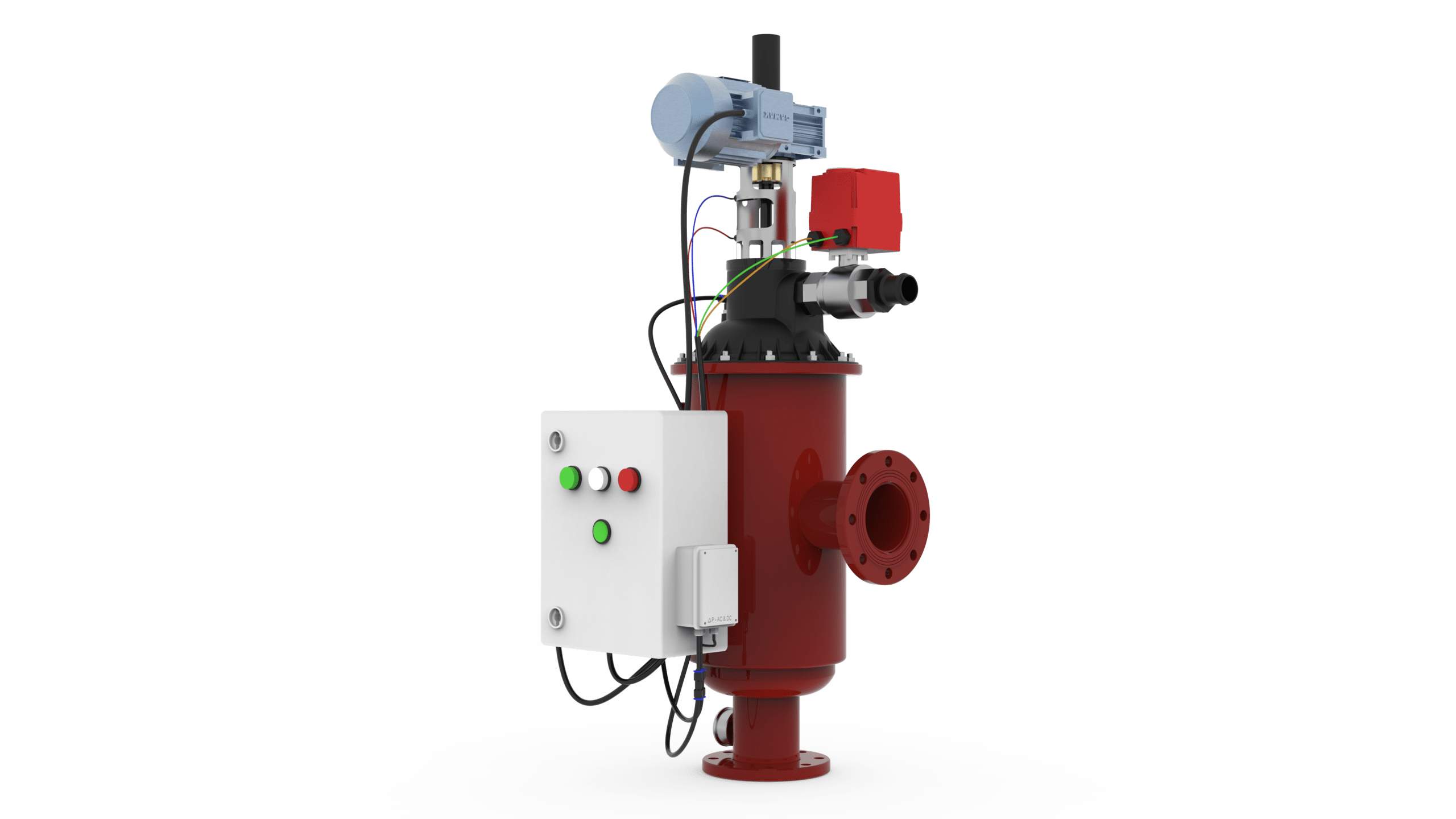

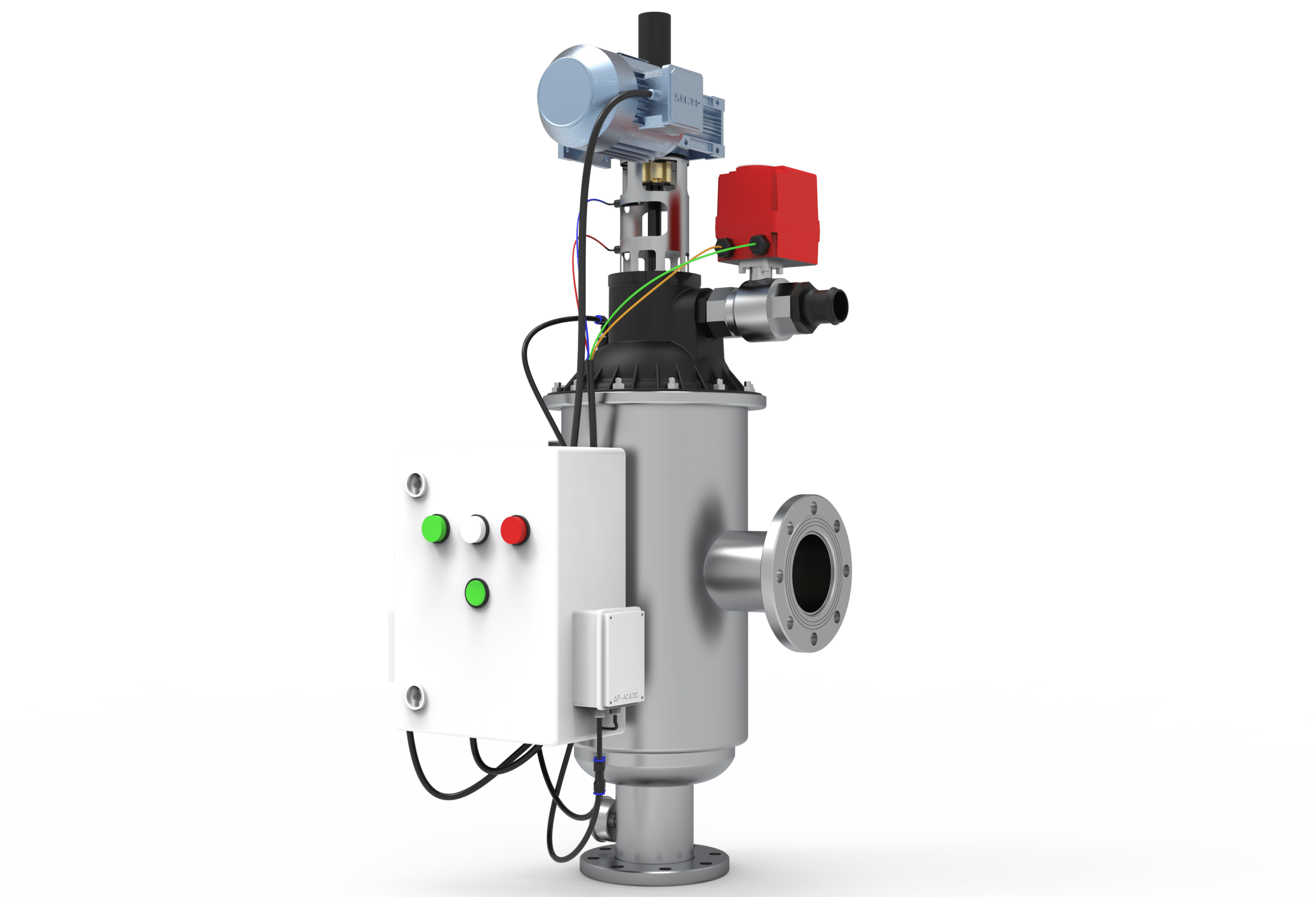

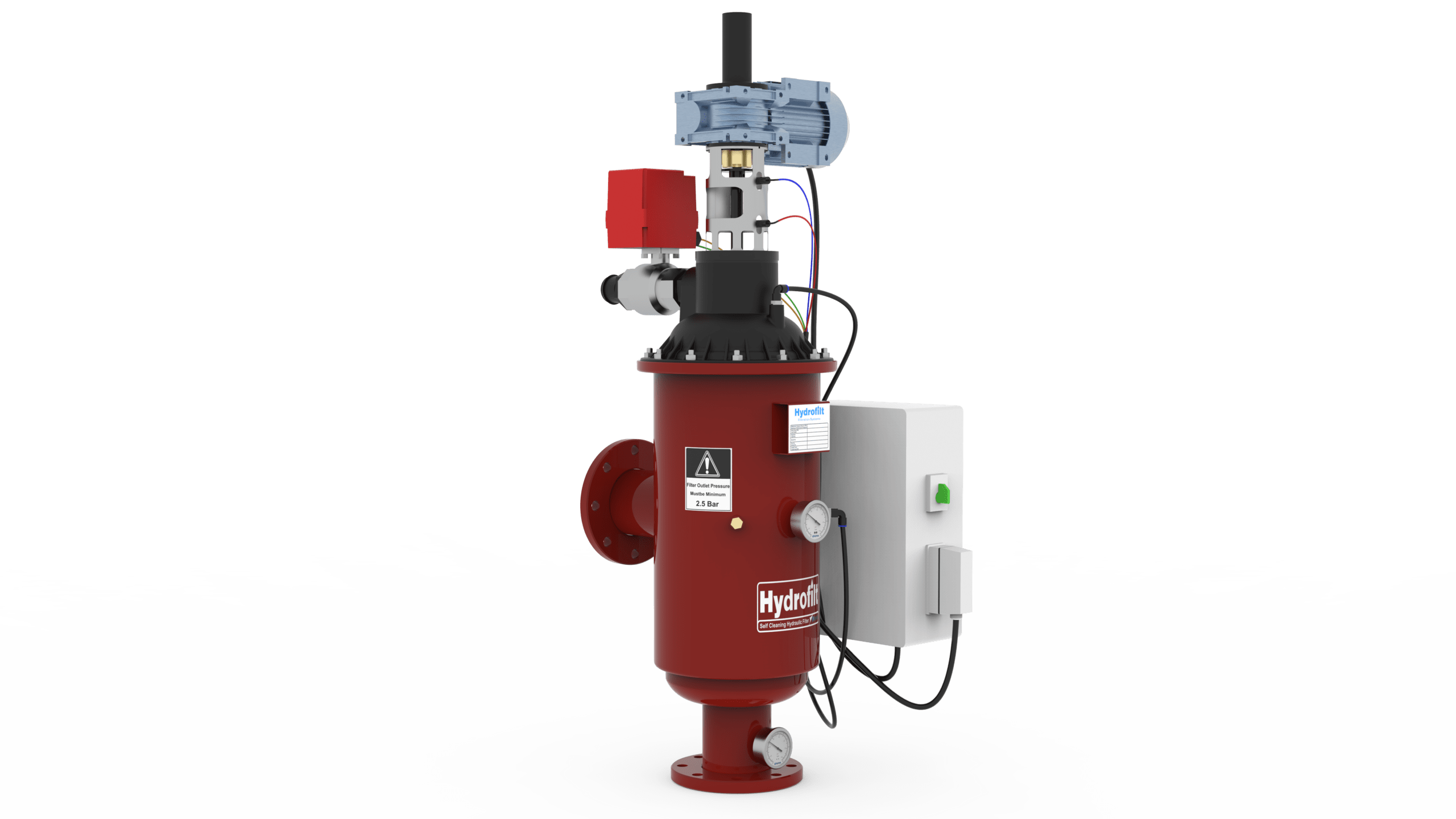

Filtrele verticale cu autocuratare si motor reductor - VRF/CVRF sunt filtrele care permit deplasarea conductei colectoare de catre motorul electric reductor si evacueaza apa murdara prin valva motorizata. Aceste filtre pot efectua autocuratari si pot functiona cu curent alternativ de 220V și 380V.
Senzorul ΔP (diferența de presiune) este utilizat de unitatea de control electronica pentru a detecta nivelul de incarcare al filtrului cu impuritati si pornirea autocuratarii.
Deschiderea valvei motorizate dirijata de unitatea de control si miscarea inainte si inapoi a motorului reductor prin efectul de rotatie asigura indepartarea si purjarea particulelor de pe suprafata interioara a sitei.
Cand motorul reductor isi termina ciclul, valva motorizată se inchide si procesul s-a incheiat. In timp ce mecanismul de spalare inversa funcționeaza, procesul de filtrare a apei nu este intrerupt.
Apa murdara rezultata din acest proces este evacuata automat in timpul spalarii inverse.
Material Carcasa: S195T / SS 316L / SS 304 L.
Material sita filtranta: SS 304L, PA6GFR30.
Presiune maximă de lucru: 10 Bar (145 PSI)
Minimum Working Pressure: 1 Bar (14.5 PSI)
Presiune minima de lucru: 60°C (140°F).
Temperatura maximă de lucru: Timp si/sau Diferenta de presiune.
Unitate de control pentru spalare inversa: Control electronic (AC/DC).
Finete de filtrare: 20-2000 micron (µ).
Metoda vopsire:Acoperire electrostatica cu pulbere.
Tip material vopsea: Poliester epoxidic.
Principiul de functionare

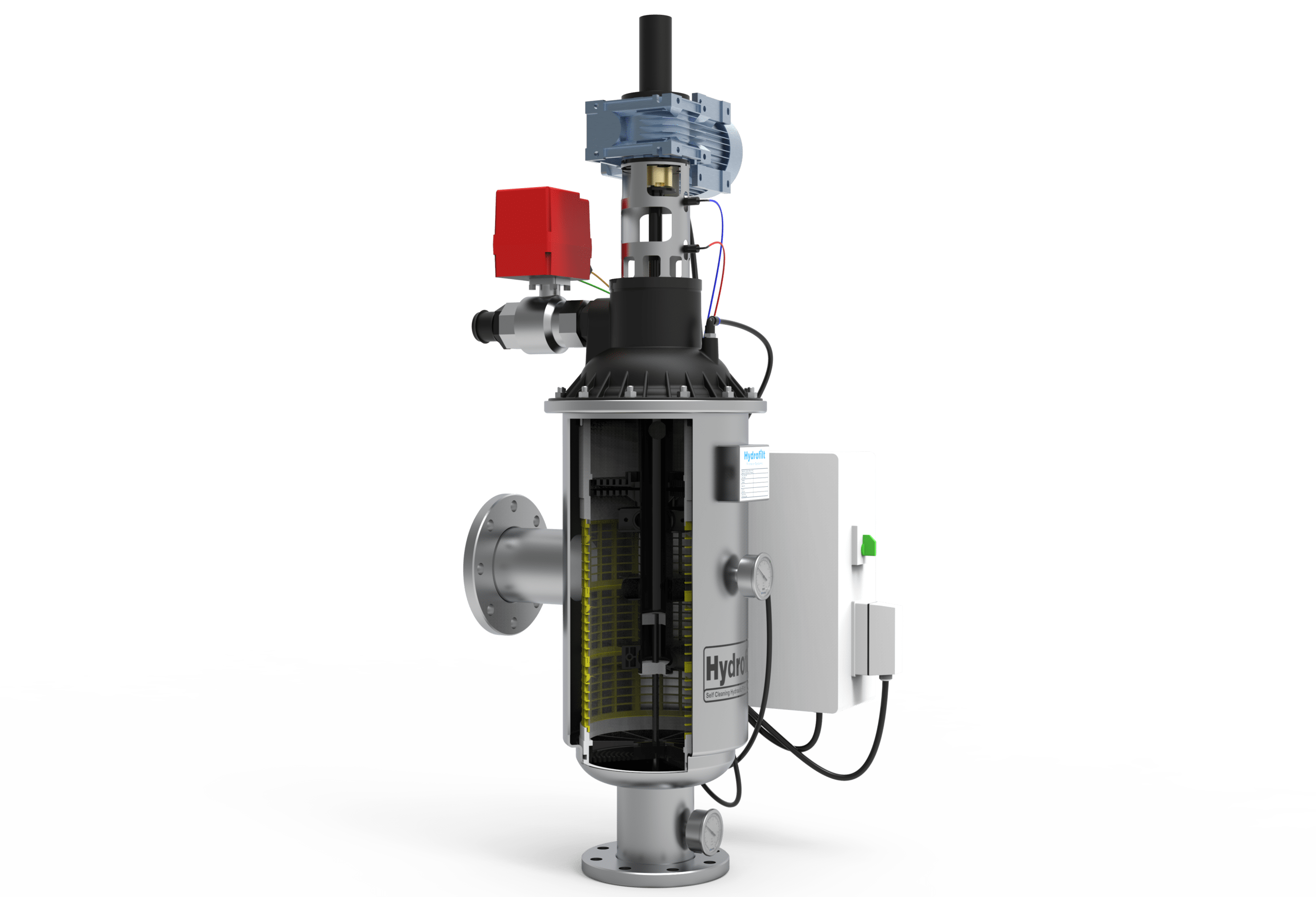

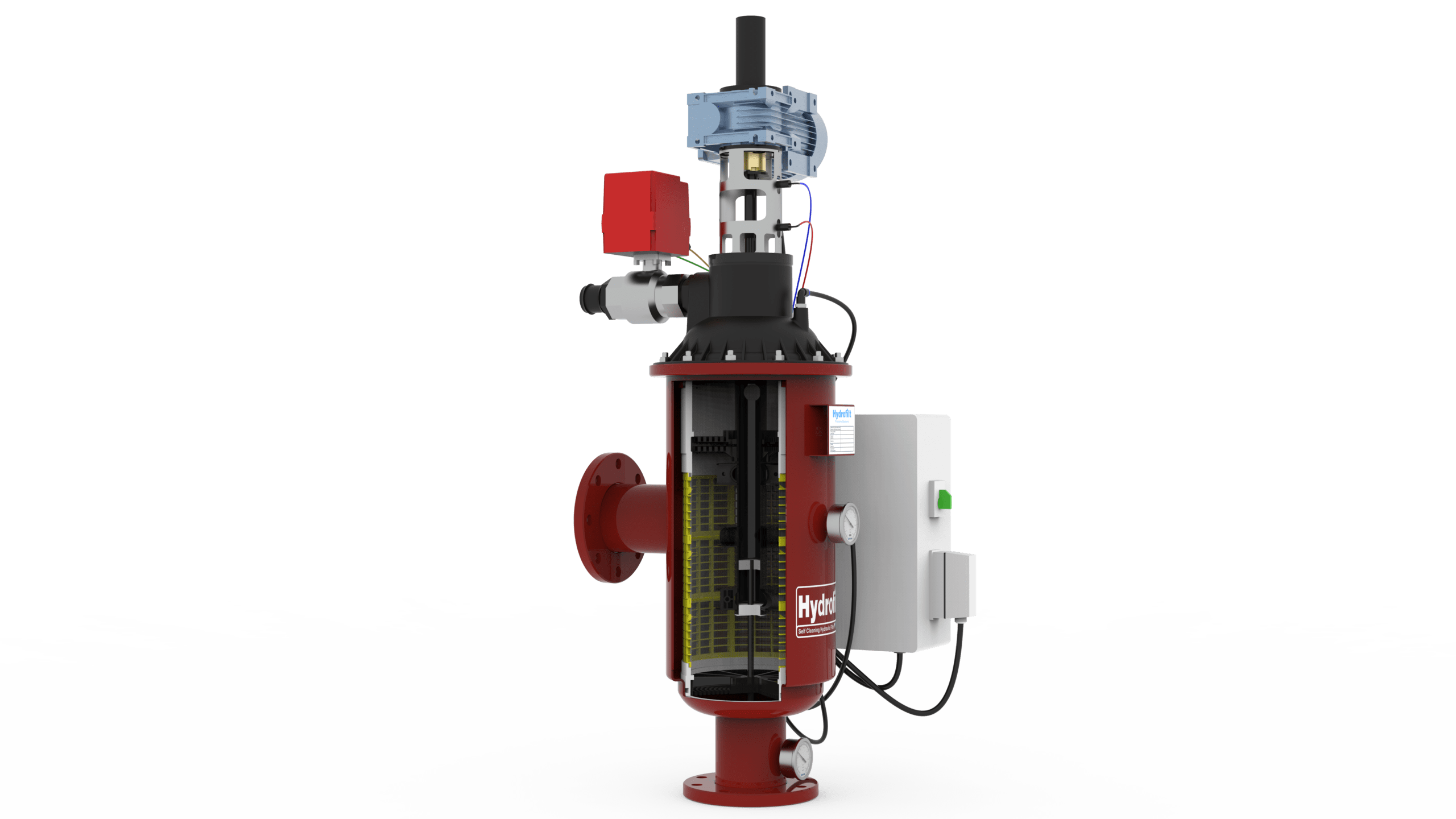

Apa care intră in filtru trece prin sita grosiera și apoi, trece in zona în care se află filtrul cu sită fina. De aici, trece prin sita fina catre iesire, curge dinspre interior spre exterior si astfel, pe interiorul sitei fine se acumuleaza sedimentele filtrate creand o cadere de presiune la iesire fata de intrare. Cand această diferenta de presiune ajunge la un nivel prestabilit declanseaza procesul de autocuratare si unitatea de control deschide valva de purjare.
Diferenta intre presiunea de intrare si presiunea dupa valva de purjare (presiune atmosferica) creaza o suctie puternica (vacuum) la duzele de curatare care indeparteaza sedimentele depuse pe interiorul sitei.
Colectorul de curatare se rotește si apa murdara este evacuată prin colectorul de curatare, prin turbina hidraulica si prin conducta de drenaj. In camera turbinei, pistonul si tija pistonului asigura si o mișcare liniara colectorului de curatare.
Aceasta rotatie si miscare liniara asigura aspirarea stratului de contaminanti de pe toata suprafața interioară a filtrului de catre duze.
Cand acest proces este incheiat, colectorul de curatare revine automat în poziția initiala si procesul de spalare este finalizat.
In timpul spalarii inverse, procesul de filtrare a apei nu este intrerupt.
Pentru a functiona eficient, presiunea de intrare a apei nu trebuie sa fie mai mica de 2 bari (29 psi) in timpul procesului de purjare.
| Cod | VRF102 / CVRF102 | VRF1025 / CVRF1025 | VRF103 / CVRF103 | VRF103S / CVRF103S | VRF104 / CVRF104 | VRF104S / CVRF104S | VRF105 / CVRF105 | VRF106 / CVRF106 |
|---|---|---|---|---|---|---|---|---|
| Intrare/Iesire inch / DN | 2 / 50 | 2½ / 65 | 3 / 80 | 3 / 80 | 4 / 100 | 4 / 100 | 5 / 125 | 6 / 150 |
| A (mm) | 390 | 390 | 390 | 440 | 440 | 490 | 590 | 590 |
| B (mm) | 270 | 270 | 270 | 270 | 270 | 270 | 287 | 287 |
| L1 (mm) | 365 | 365 | 365 | 465 | 465 | 565 | 765 | 765 |
| L (mm) | 1120 | 1120 | 1120 | 1220 | 1220 | 1320 | 1520 | 1520 |
| D (inch) | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| F (inch) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Debit drenaj (m³/h) | 12 | 12 | 12 | 18 | 18 | 12 | 18 | 18 |
| Debit (m³/h) | 40 | 50 | 55 | 70 | 100 | 120 | 150 | 160 |
| Suprafata de filtrare (cm²) | 1317 | 1317 | 1317 | 1975 | 1975 | 2634 | 3951 | 3951 |
| Duze (bucati) | 2 | 2 | 2 | 3 | 3 | 4 | 6 | 6 |
| Sita (bucati) | 2 | 2 | 2 | 3 | 3 | 4 | 6 | 6 |
| Greutate (kg) | 42 / 36 | 43 / 37 | 44 / 38 | 47 / 41 | 49 / 43 | 51 / 45 | 56 / 49 | 58 / 51 |
