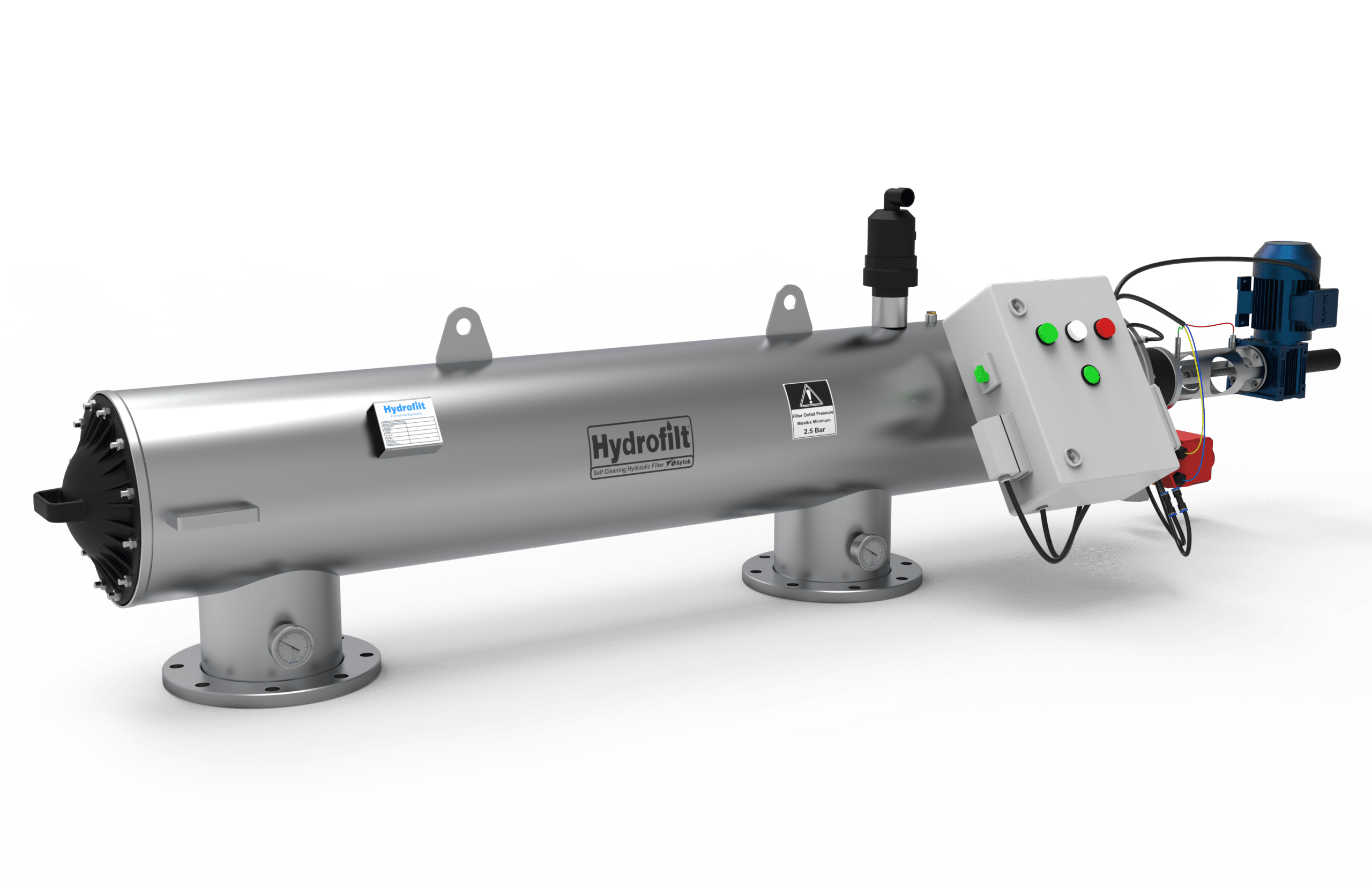

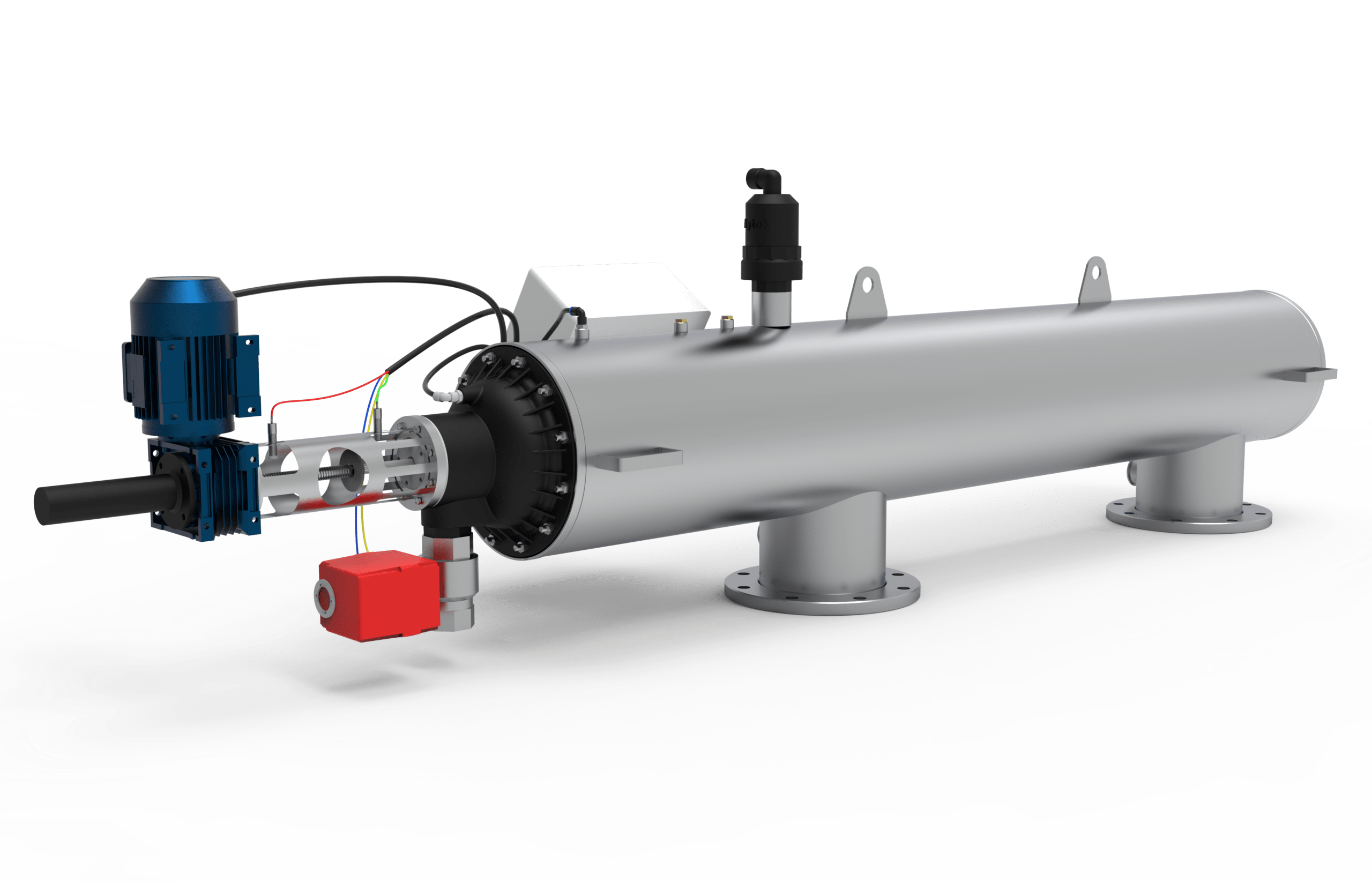

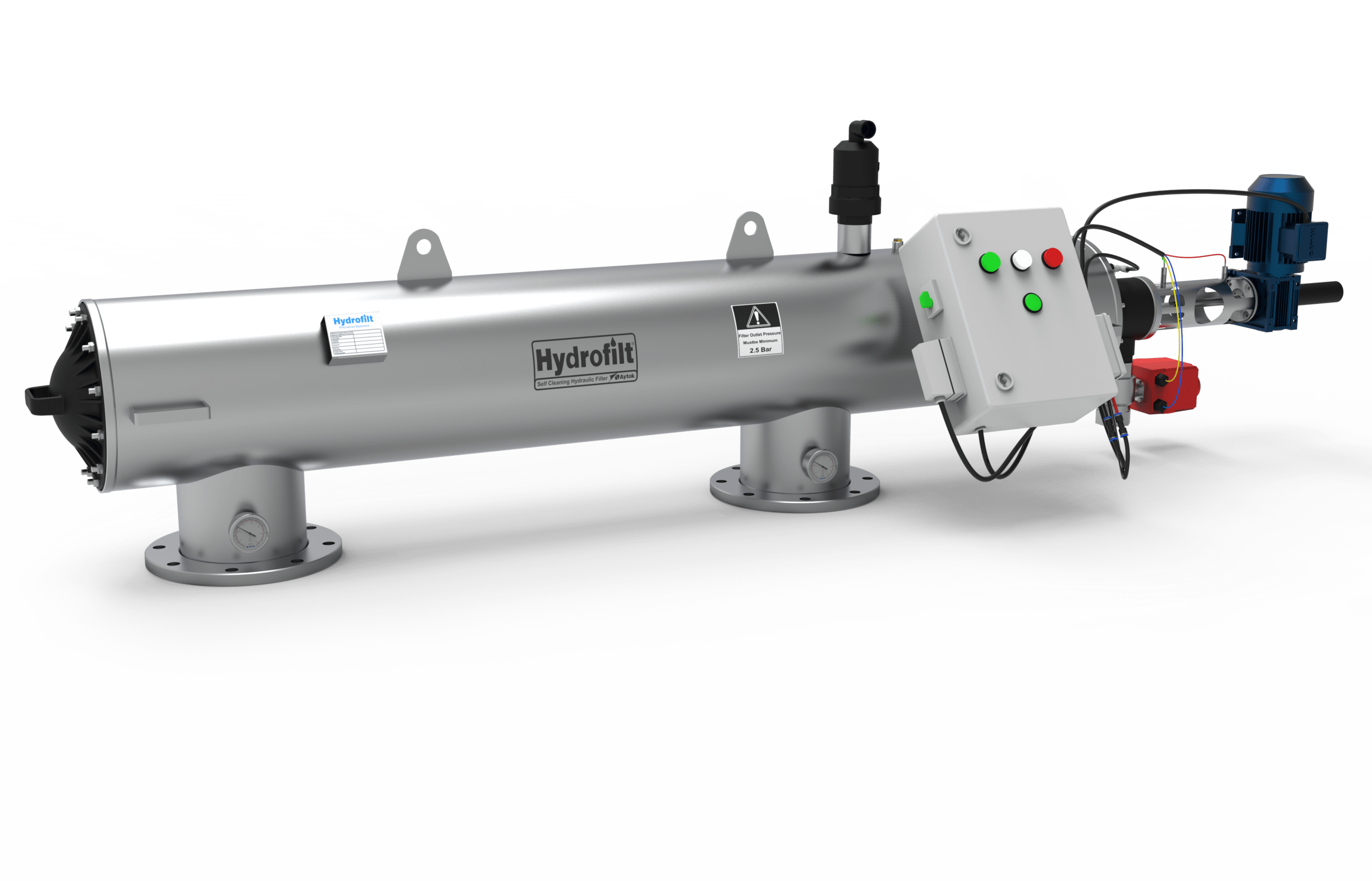

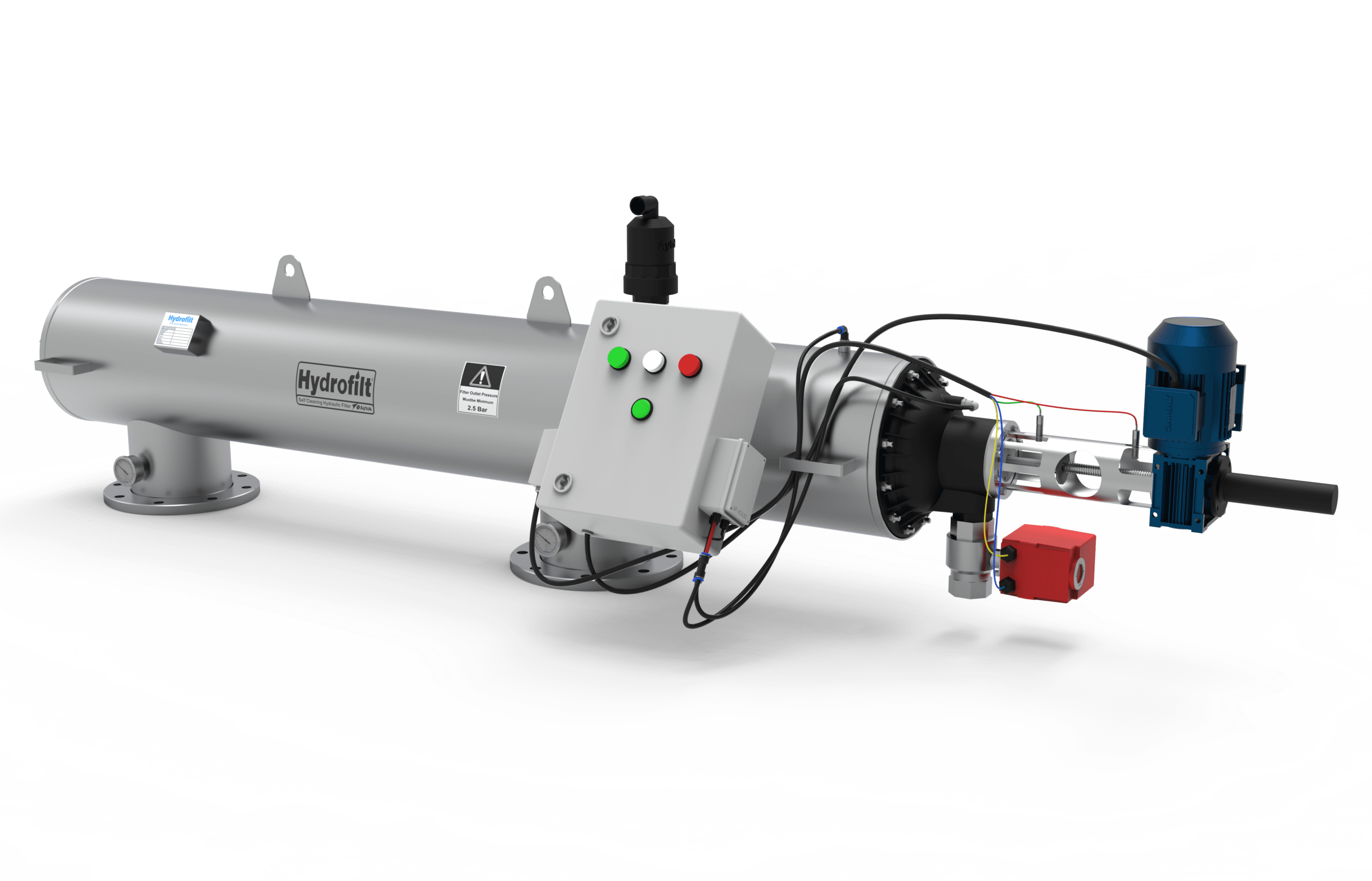

Filtrele orizontale cu autocurățare și motor reductor – RF/CRF sunt filtrele care permit deplasarea conductei colectoare de către motorul electric reductor și evacuează apa murdară prin valva motorizată.
Aceste filtre pot efectua autocurățări și pot funcționa cu curent alternativ de 220V și 380V.
Senzorul ΔP (Diferența de presiune) este utilizat de unitatea de control electronică pentru a detecta nivelul de încărcare a filtrului cu impurități și pornirea autocurățării.
Deschiderea valvei motorizate dirijată de unitatea de control și mișcarea înainte și înapoi a conductei colectoare de către motorul electric reductor, cumulată cu efectul de rotație, asigură îndepărtarea și purjarea particulelor de pe suprafața interioară a sitei.
Când motorul reductor își termină ciclul, valva motorizată se închide și procesul s-a încheiat.
În timp ce mecanismul de spălare inversă funcționează, procesul de filtrare a apei nu este întrerupt.
Apa murdară rezultată din acest proces este evacuată automat în timpul autocurățării.
Material carcasă: S195T / SS 316L / SS 304 L;
Material sită filtrantă: SS 304L, PA6GFR30;
Presiune maximă de lucru: 10 Bar (145 PSI);
Presiune minimă de lucru: 1 Bar (15 PSI);
Temperatura maximă de lucru: 60°C (140°F);
Criterii de functionare pentru spălare inversă: Timp și/sau Diferență de presiune;
Unitate de control pentru spalare inversa: Control electronic (AC/DC);
Finețe de filtrare: 20-2000 microni (µ);
Metodă vopsire: Acoperire electrostatica cu pulbere;
Tip material vopsea: Poliester epoxidic.
Principiu de funcționare

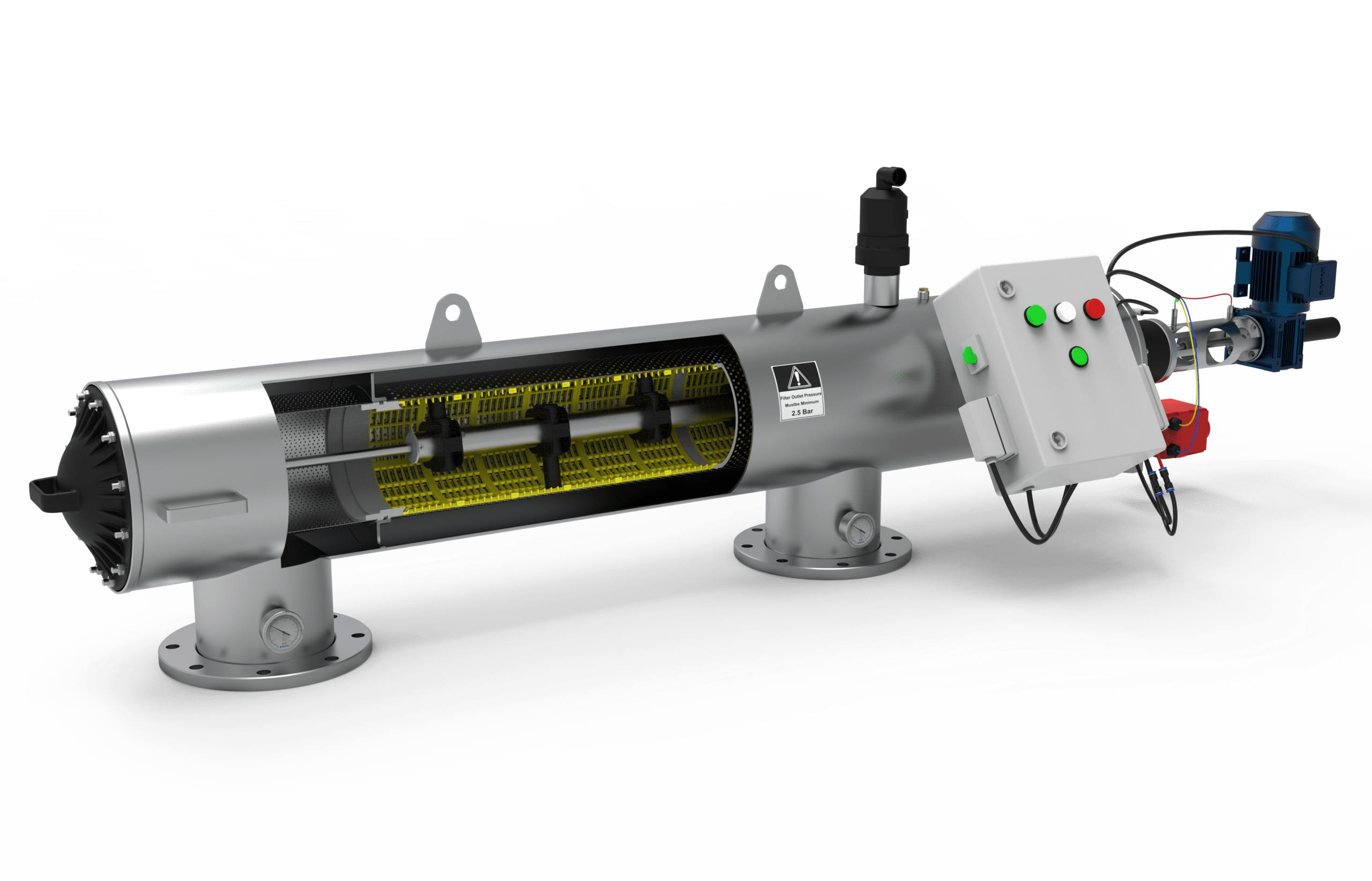

Apa care intră în filtru trece prin sita grosieră și apoi trece în zona în care se află filtrul cu sita fină. Apa continuă să curgă prin sita fină dinspre interior către exterior și astfel pe interiorul sitei fine se acumulează sedimentele filtrate creând o scădere a presiunii la ieșire față de intrare.
Această diferență de presiune este detectată de senzorul ΔP și este transmisă unității de control pentru a începe procesul de autocurățare. Unitatea de control deschide valva motorizată. În timp ce valva motorizată evacuează apa murdară, unitatea de control activează motorul.
Mișcarea circulară a motorului reductor asigură o mișcare elicoidală a duzelelor de aspirație care se află pe ansamblul colector. Transmiterea mișcării se face printr-un ax cu filet pătrat.
Mișcarea motorului reductor este controlată de senzori optici. Astfel, suprafața sitei este scanată în întregime și stratul de murdărie este curățat.
Diferența între presiunea de intrare și presiunea după valva de purjare(presiune atmosferică) creează o suctie puternică(vacuum) la duzele de curățare prin care se îndepărtează sedimentele depuse pe interiorul sitei. Particulele aspirate trec prin ansamblul colector și sunt evacuate prin conducta de drenaj.
Corpul colector revine în poziția sa de pornire și continuă spălarea și în timp ce revine. Valva de purjare este închisă și procesul de curățare este încheiat.
Procesul de filtrare nu este întrerupt în timpul spălării inverse.
| COD | C/RF104 | C/RF104S | C/RF105 | C/RF105S | C/RF106 | C/RF126S | C/RF128 | C/RF1210 | |
|---|---|---|---|---|---|---|---|---|---|
| INTRARE/ IESIRE | inch | 4 | 4 | 5 | 5 | 6 | 6 | 8 | 10 |
| DN | 100 | 100 | 125 | 125 | 150 | 125 | 200 | 250 | |
| A (mm) | 500 | 600 | 600 | 900 | 900 | 1100 | 1100 | 1100 | |
| B (mm) | 287 | 287 | 287 | 287 | 287 | 312 | 312 | 312 | |
| L1 (mm) | 920 | 1120 | 1120 | 1430 | 1430 | 1822 | 1822 | 1822 | |
| L (mm) | 1685 | 1885 | 1885 | 2195 | 2195 | 2585 | 2585 | 2585 | |
| D (inch) | 10 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | |
| F (inch) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Debit drenaj (m³/h) | 12 | 18 | 18 | 24 | 24 | 36 | 36 | 36 | |
| Debit (m³/h) | 120 | 140 | 150 | 160 | 180 | 220 | 320 | 400 | |
| Suprafata de filtrare (cm²) | 2634 | 3951 | 3951 | 5268 | 5268 | 7902 | 7902 | 7902 | |
| Duze (bucati) | 2 | 3 | 3 | 4 | 4 | 6 | 6 | 6 | |
| Sita (bucati) | 4 | 6 | 6 | 8 | 8 | 12 | 12 | 12 | |
| Greutate (kg) | 78/85 | 86/94 | 88/96 | 95/103 | 98/106 | 117/135 | 120/138 | 130/149 | |
