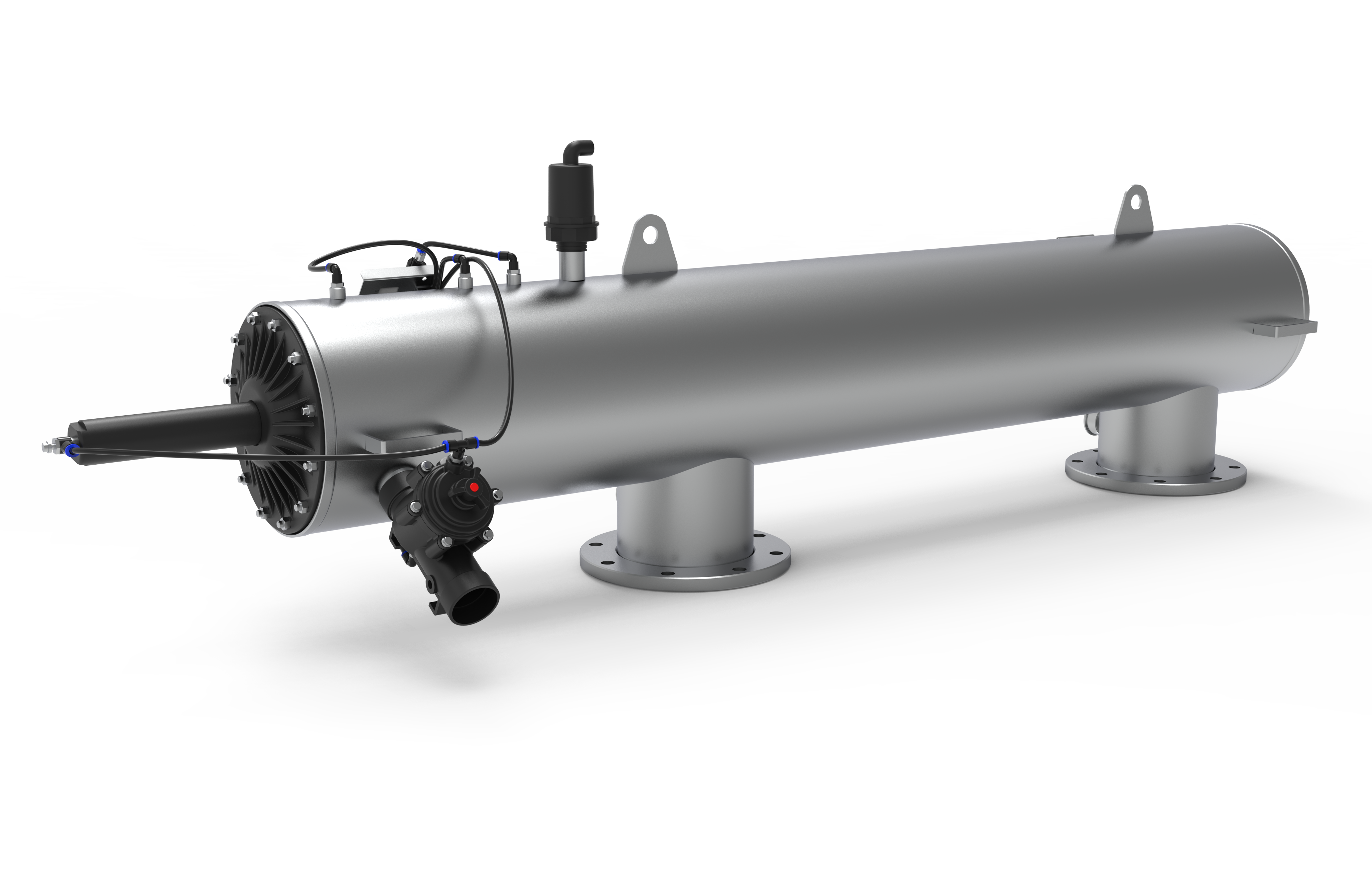

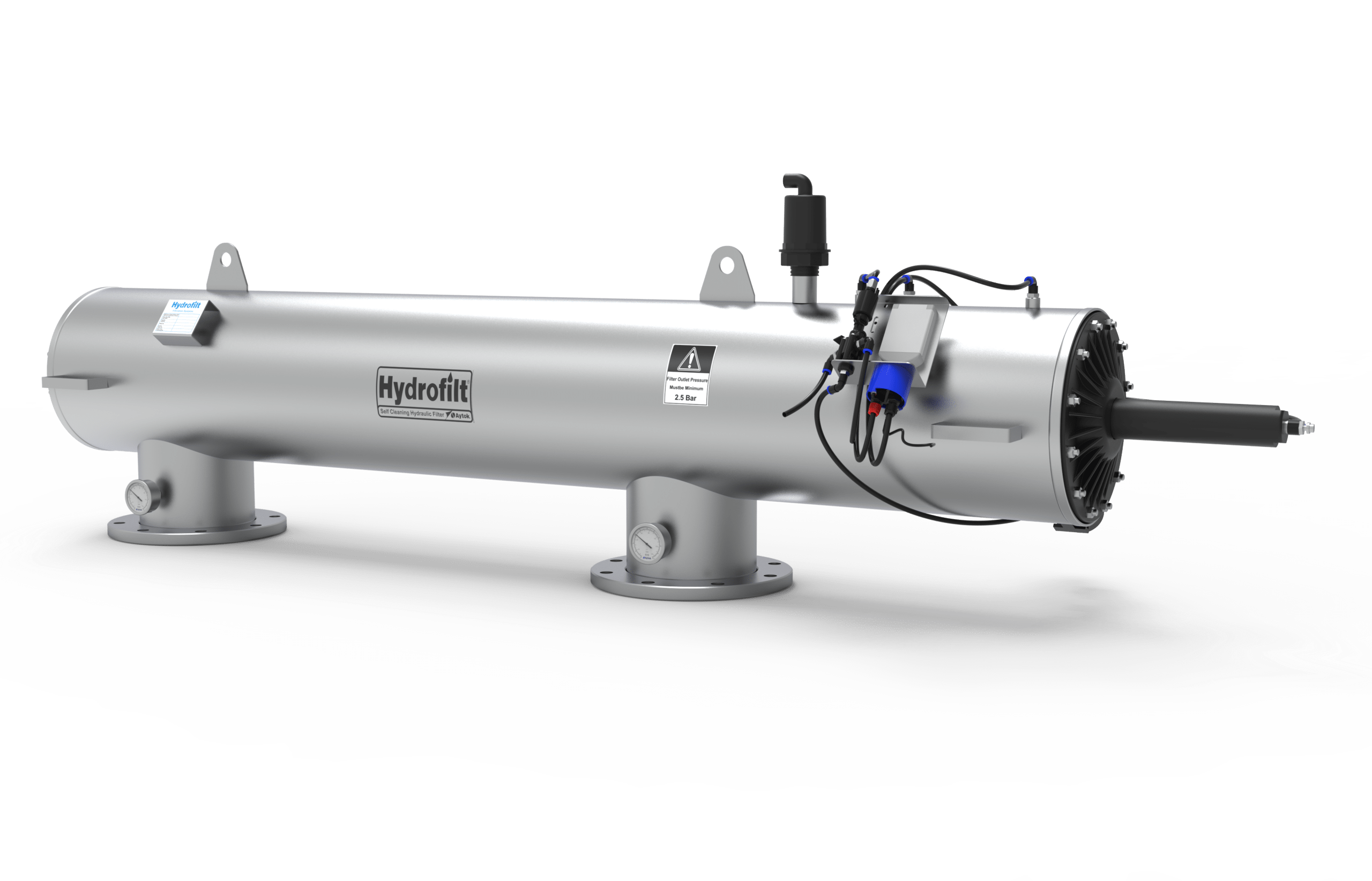

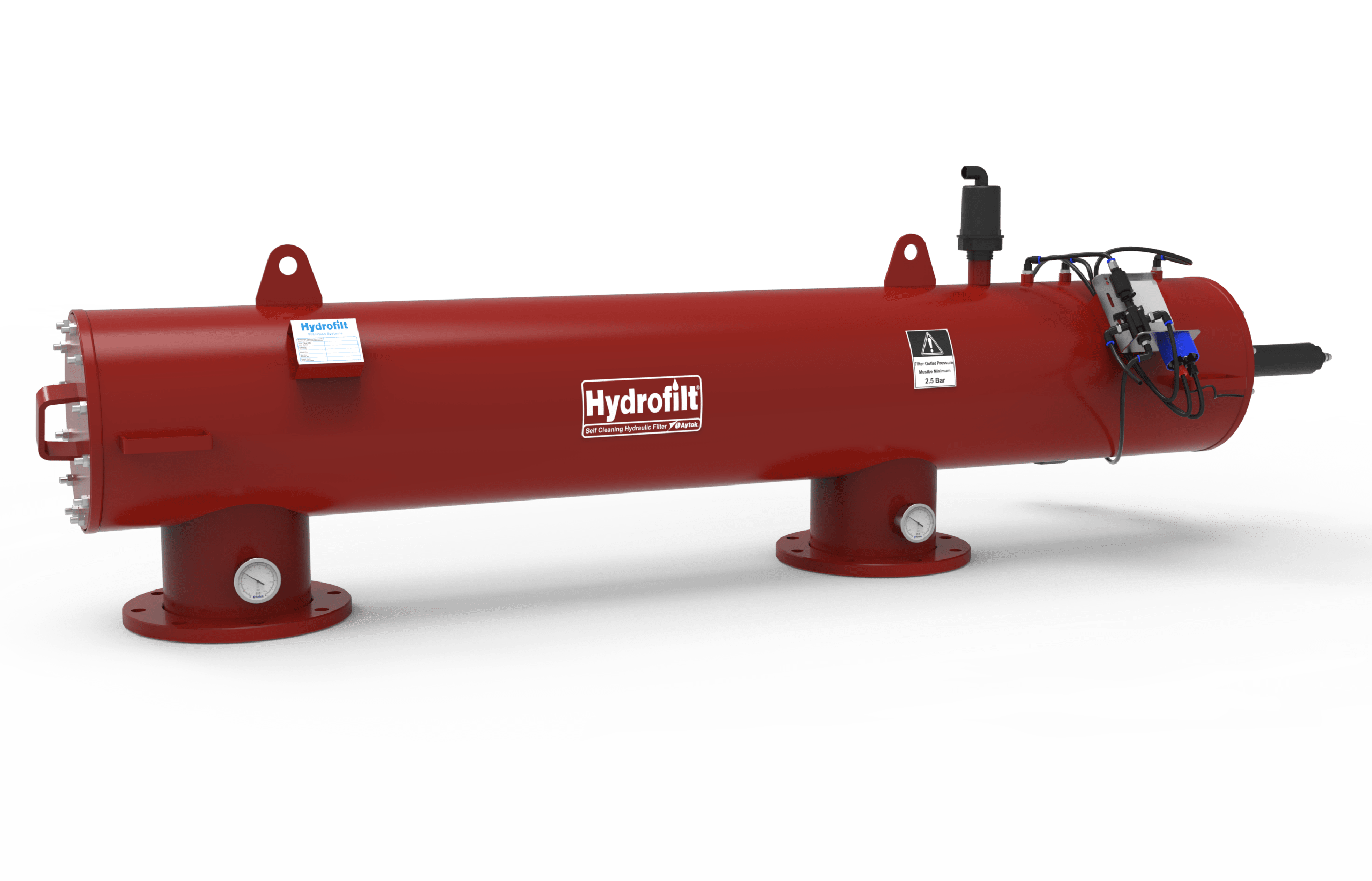

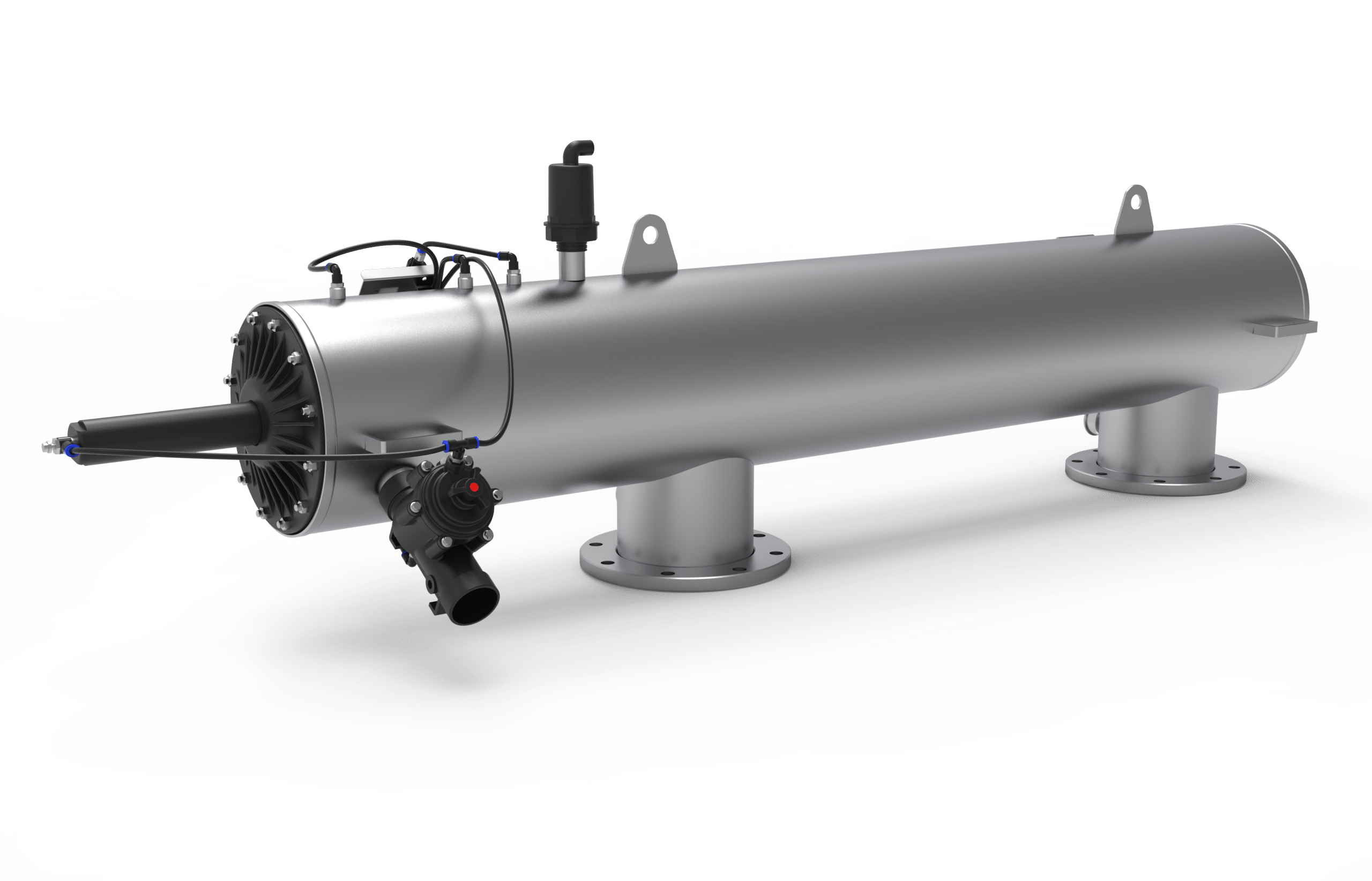

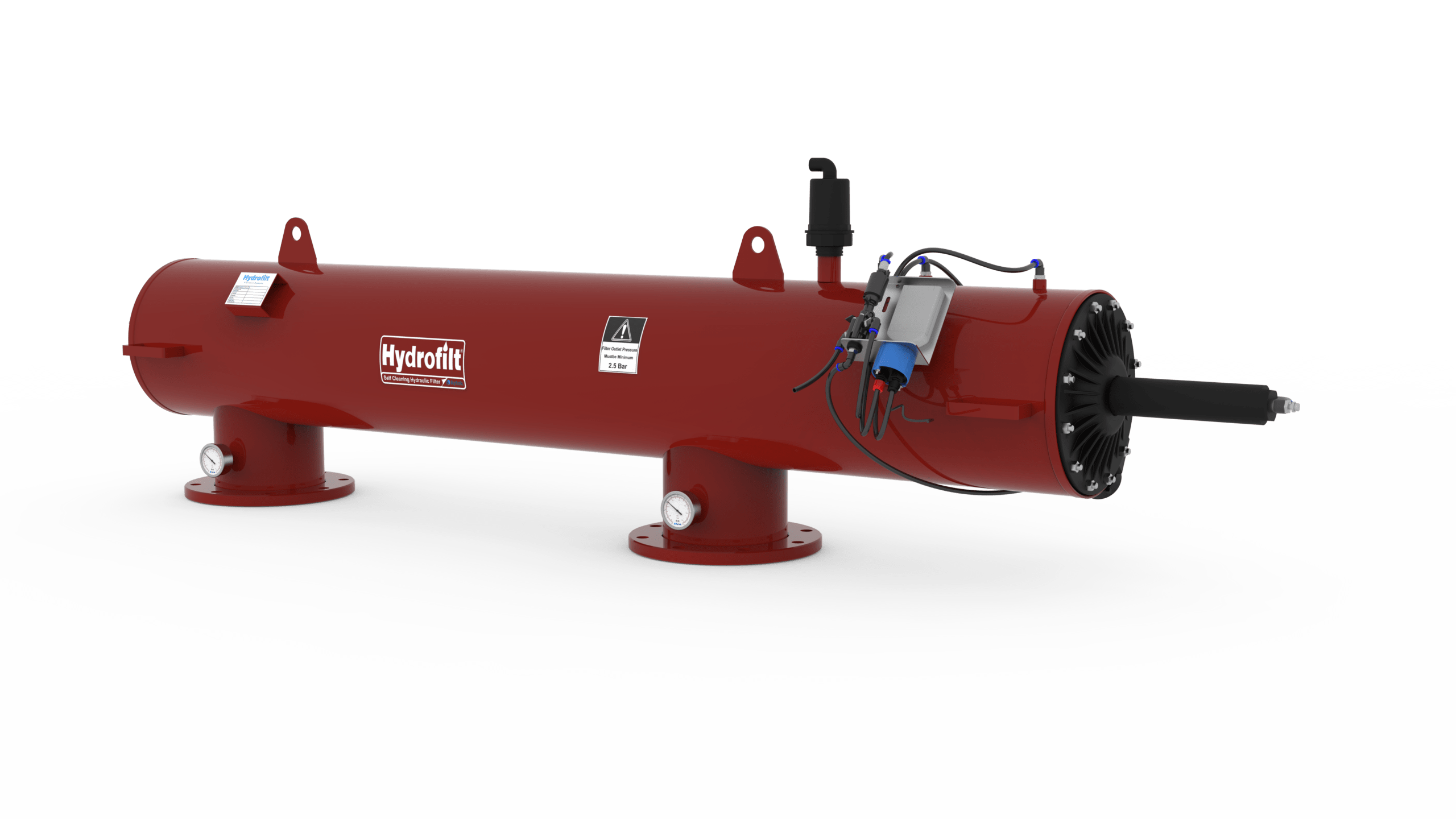

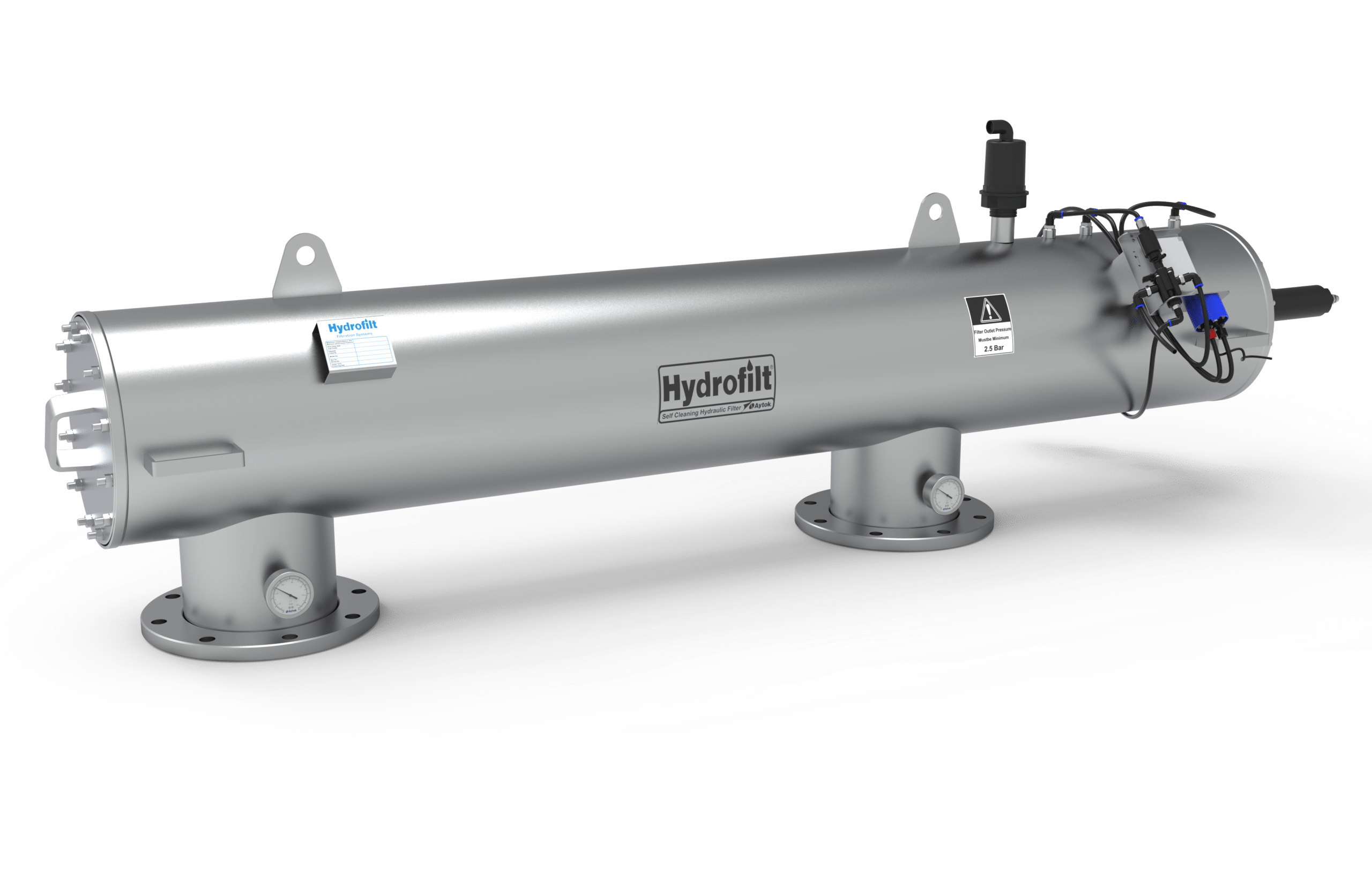

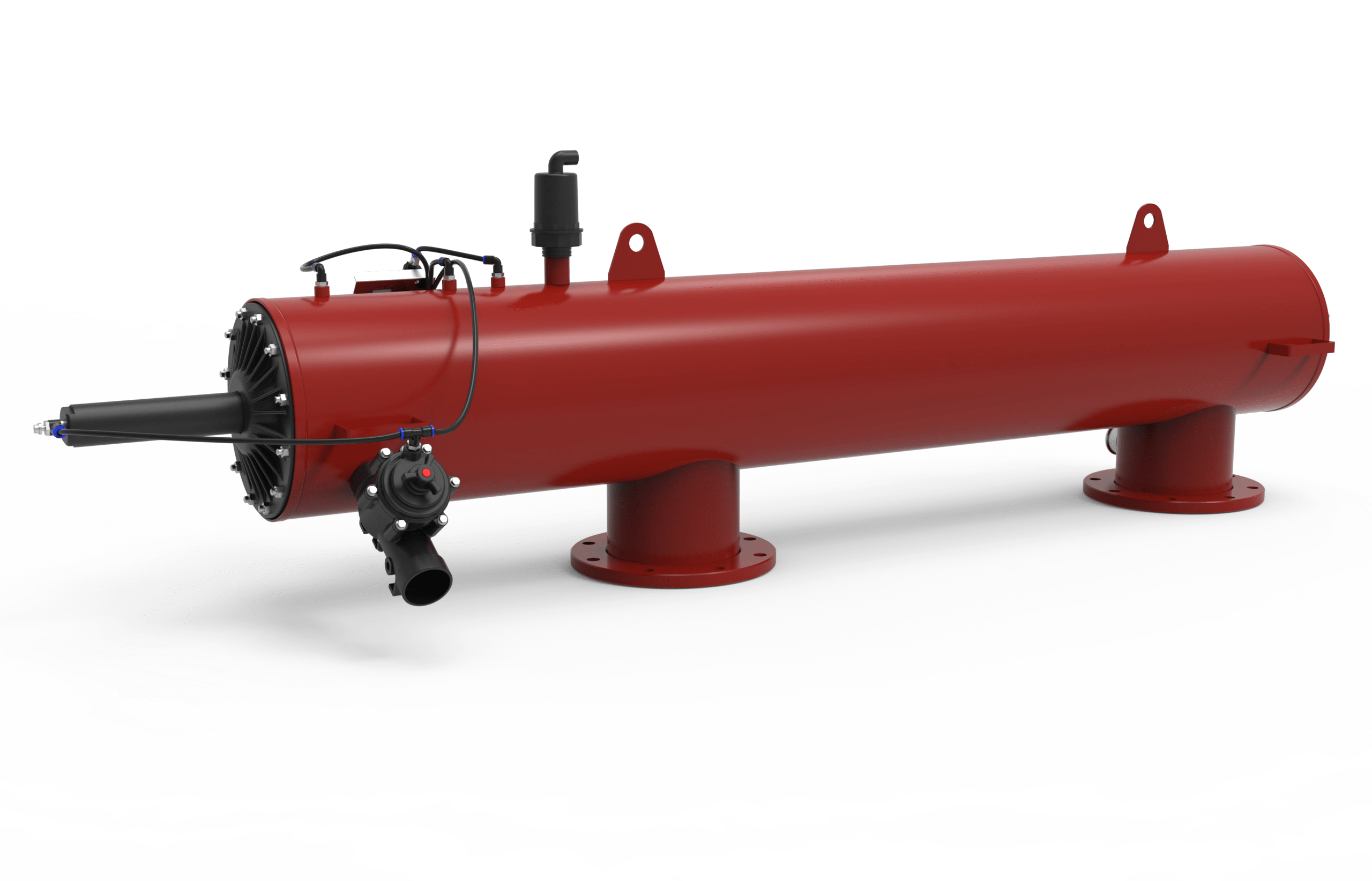

Filtrele orizontale cu autocurățare - HBE/CHBE sunt filtre controlate electronic echipate cu sisteme de spălare inversă complet automate.
Pentru procesul de spălare inversă nu este necesară energie suplimentară deoarece se utilizează energia cinetică a apei.
Totuși, pentru detectarea încărcării filtrului și pentru inițierea spălării inverse, unitatea electronică de control trebuie să fie alimentată de o baterie internă.
Cu ajutorul presiunii apei generate de pompă, se realizează o spălare inversă complet automată și toate elementele de filtrare sunt curățate automat.
În timp ce acest mecanism de spălare inversă funcționează, procesul de filtrare a apei continuă.
Apa murdară rezultată din spălarea inversă, este evacuată în mod automat.
Având în vedere aceste aspecte, seria HBE și modelele din oțel inoxidabil din seria CHBE sunt filtre de apă complet automate, sunt mai rapide și mai eficiente în comparație cu sistemele cu autocurățare manuala și/sau semiautomată.
În plus, filtrele HBE / CHBE reduc timpul de spălare și consumul de apă.
Material carcasă: S195T / SS 316L / SS 304 L;
Material sită filtranta: SS 304L, PA6GFR30;
Presiune maximă de lucru: 10 Bar (145 PSI);
Presiune minimă de lucru: 2.5 Bar (36 PSI);
Temperatură maximă de lucru: 60°C (140°F);
Criterii de funcționare pentru spălare inversă: Timp și/sau diferență de presiune;
Unitate de control pentru spălare inversă: Control electronic (AC/DC);
Finețe de filtrare: 20-2000 micron (µ);
Metodă vopsire: Acoperire electrostatică cu pulbere;
Tip material vopsea: Poliester epoxidic.
Principiul de funcționare:

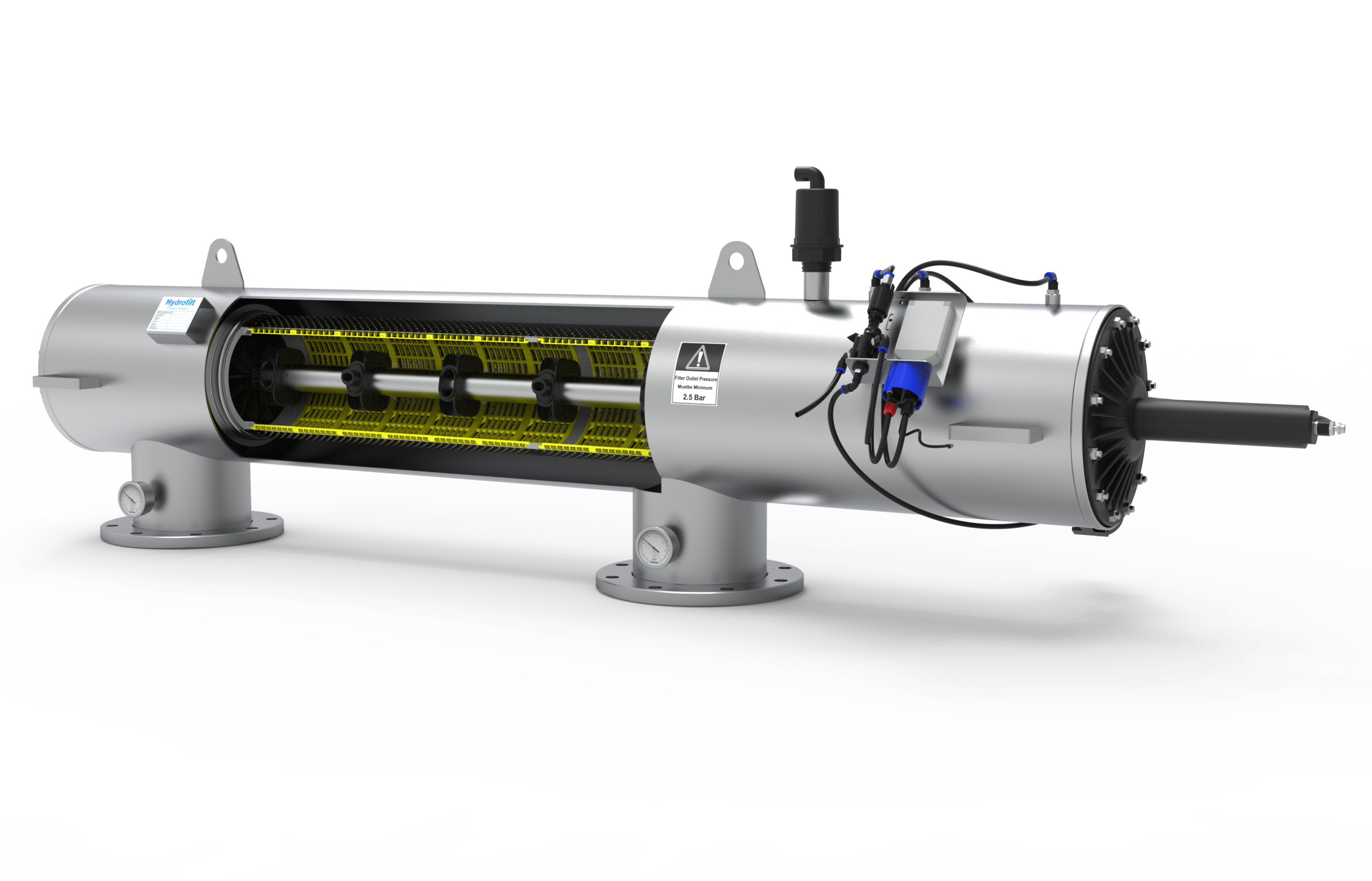

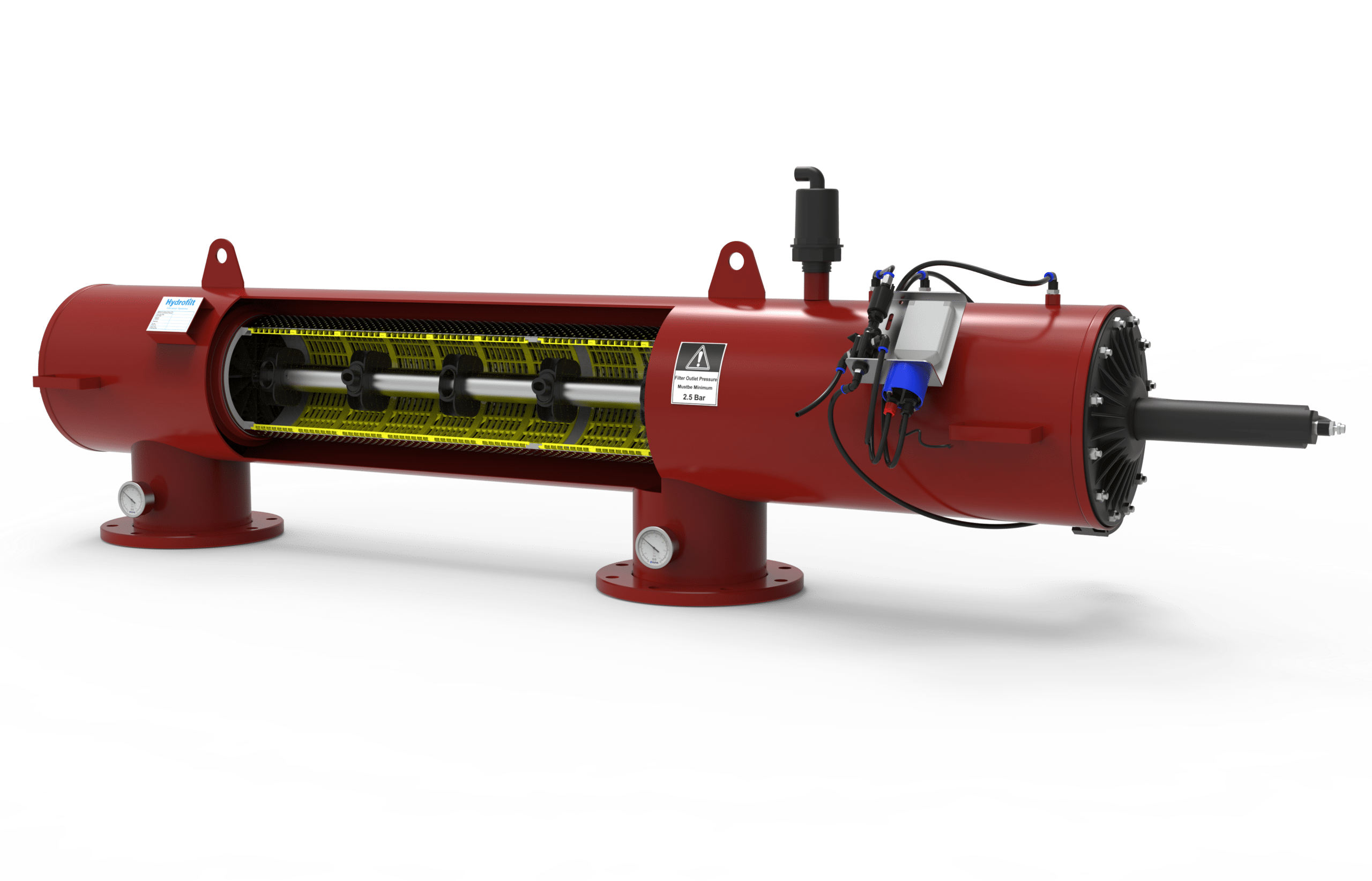

Apa care intră în filtru trece prin sita grosieră și apoi ajunge în zona în care se află filtrul cu sită fină. De aici, trece prin sita fină către iesire, dinspre interior spre exterior, astfel pe interiorul sitei fine se acumulează sedimentele filtrate ce determină o cădere de presiune la iesire fața de intrare. Când această diferență de presiune ajunge la un nivel prestabilit se declansează procesul de autocurățare și unitatea de control deschide valva de purjare.
Diferența între presiunea de intrare și presiunea după valva de purjare (presiune atmosferică) crează o sucție puternică (vacuum) la duzele de curățăre care îndepartează sedimentele depuse pe interiorul sitei. Colectorul de curățare funcționează prin rotire, apa murdară fiind evacuată de la colectorul de curățare, prin turbina hidraulică și apoi, prin conducta de drenaj.
În camera turbinei, pistonul și tija pistonului asigură și o mișcare liniară colectorului de curățare.
Rotația și mișcarea liniară permit aspirarea stratului de contaminanți de pe toată suprafața interioară a filtrului de către duze.
Când acest proces este încheiat, colectorul de curățare revine automat în poziția inițială și procesul de spălare este finalizat. În timpul spălării inverse, procesul de filtrare a apei nu este întrerupt.
Pentru a funcționa eficient, presiunea de intrare a apei nu trebuie să fie mai mică de 2 bari (29 psi) în timpul procesului de purjare.
| Cod Produs | C/HBE104 | C/HBE104S | C/HBE105 | C/HBE105S | C/HBE106 | C/HBE126S | C/HBE128 | C/HBE1210 | |
|---|---|---|---|---|---|---|---|---|---|
| INTRARE/ IESIRE | inch | 4 | 4 | 5 | 5 | 6 | 6 | 8 | 10 |
| DN | 100 | 100 | 125 | 125 | 150 | 150 | 200 | 250 | |
| A (mm) | 500 | 600 | 600 | 900 | 900 | 1100 | 1100 | 1100 | |
| B (mm) | 287 | 287 | 287 | 287 | 287 | 312 | 312 | 312 | |
| L1 (mm) | 1070 | 1270 | 1270 | 1580 | 1580 | 1972 | 1972 | 1972 | |
| L (mm) | 1525 | 1725 | 17255 | 2035 | 2035 | 2425 | 2425 | 2425 | |
| D (inch) | 10 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | |
| F (inch) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Debit drenaj (m³/h) | 12 | 18 | 18 | 24 | 24 | 36 | 36 | 36 | |
| Debit (m³/h) | 120 | 140 | 150 | 160 | 180 | 220 | 320 | 380 | |
| Suprafata de filtrare (cm²) | 2634 | 3951 | 3951 | 5268 | 5268 | 7902 | 7902 | 7902 | |
| Duze (bucati) | 2 | 3 | 3 | 4 | 4 | 6 | 6 | 6 | |
| Sita (bucati) | 4 | 6 | 6 | 8 | 8 | 12 | 12 | 12 | |
| Greutate (kg) | 58/64 | 68/75 | 71/78 | 82/89 | 86/94 | 115/132 | 118/135 | 148/166 | |
