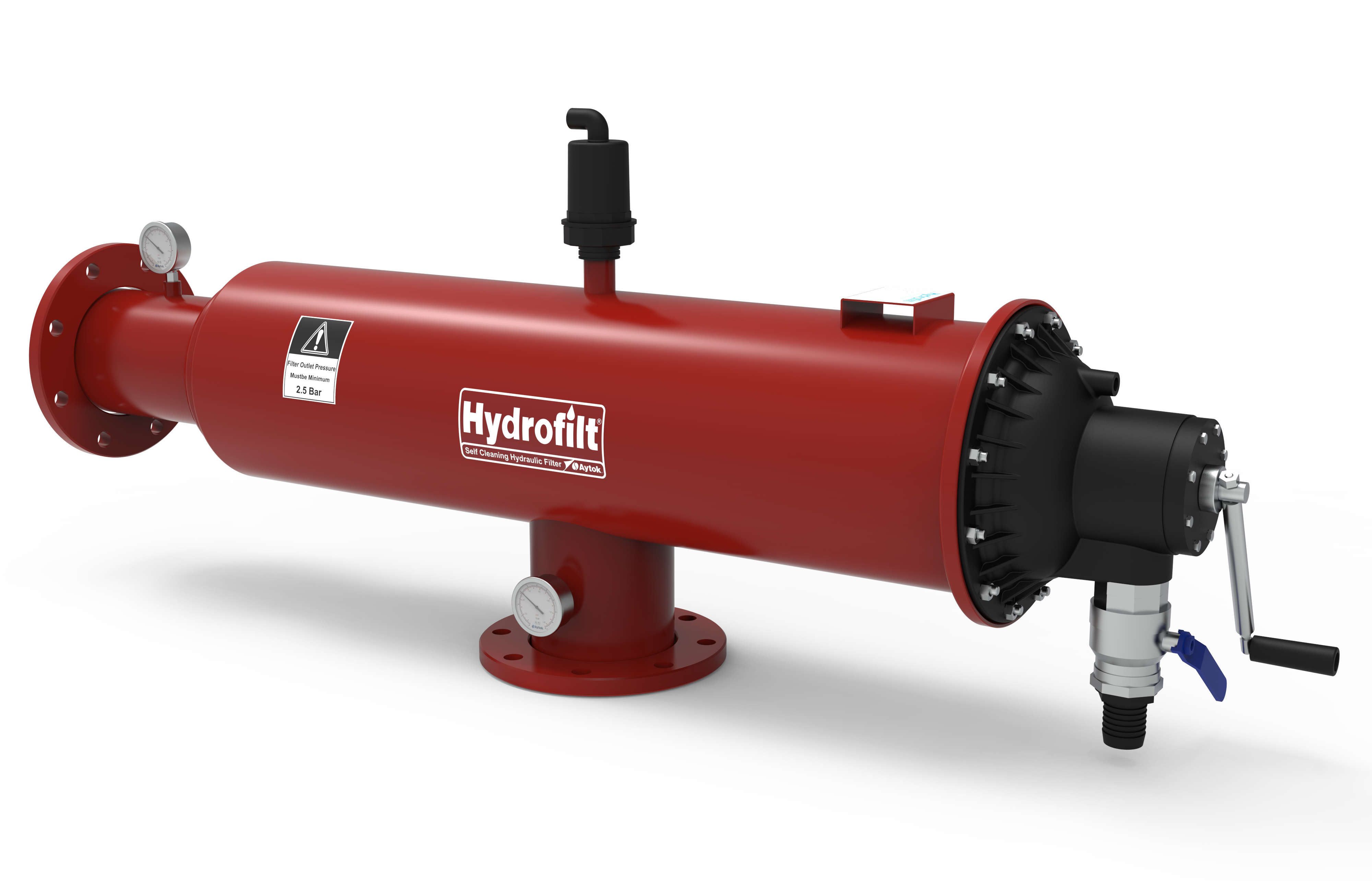

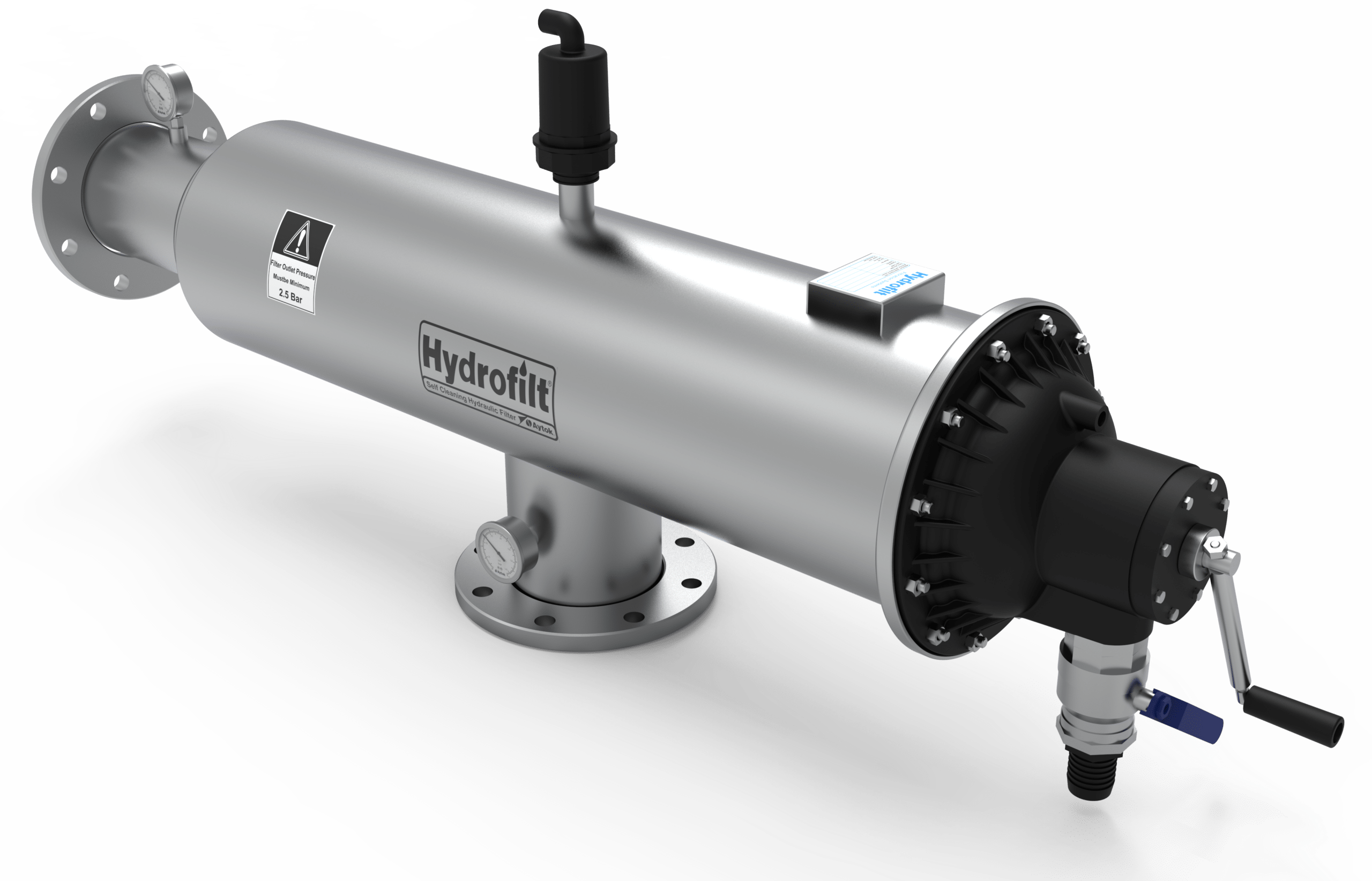

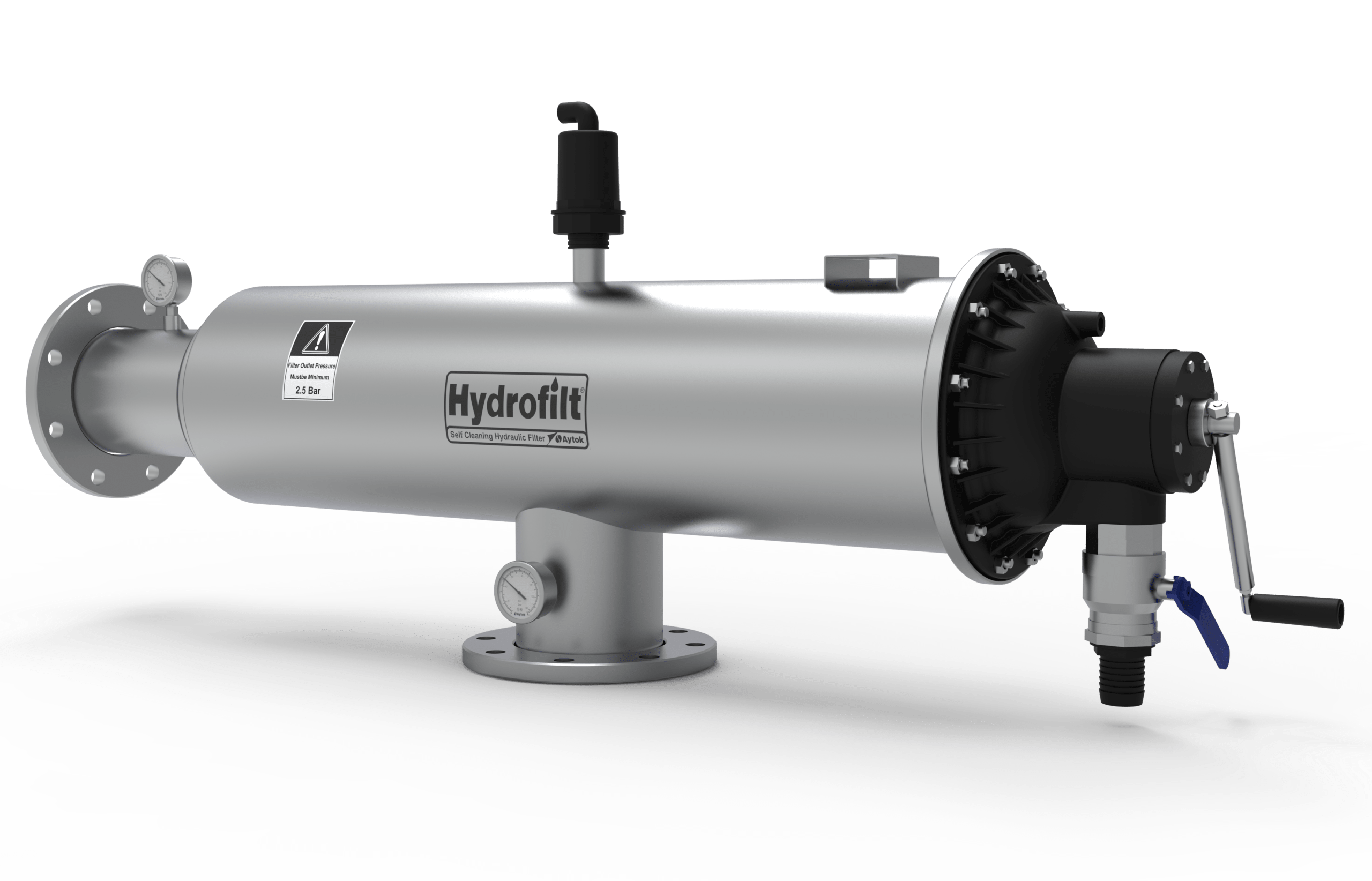

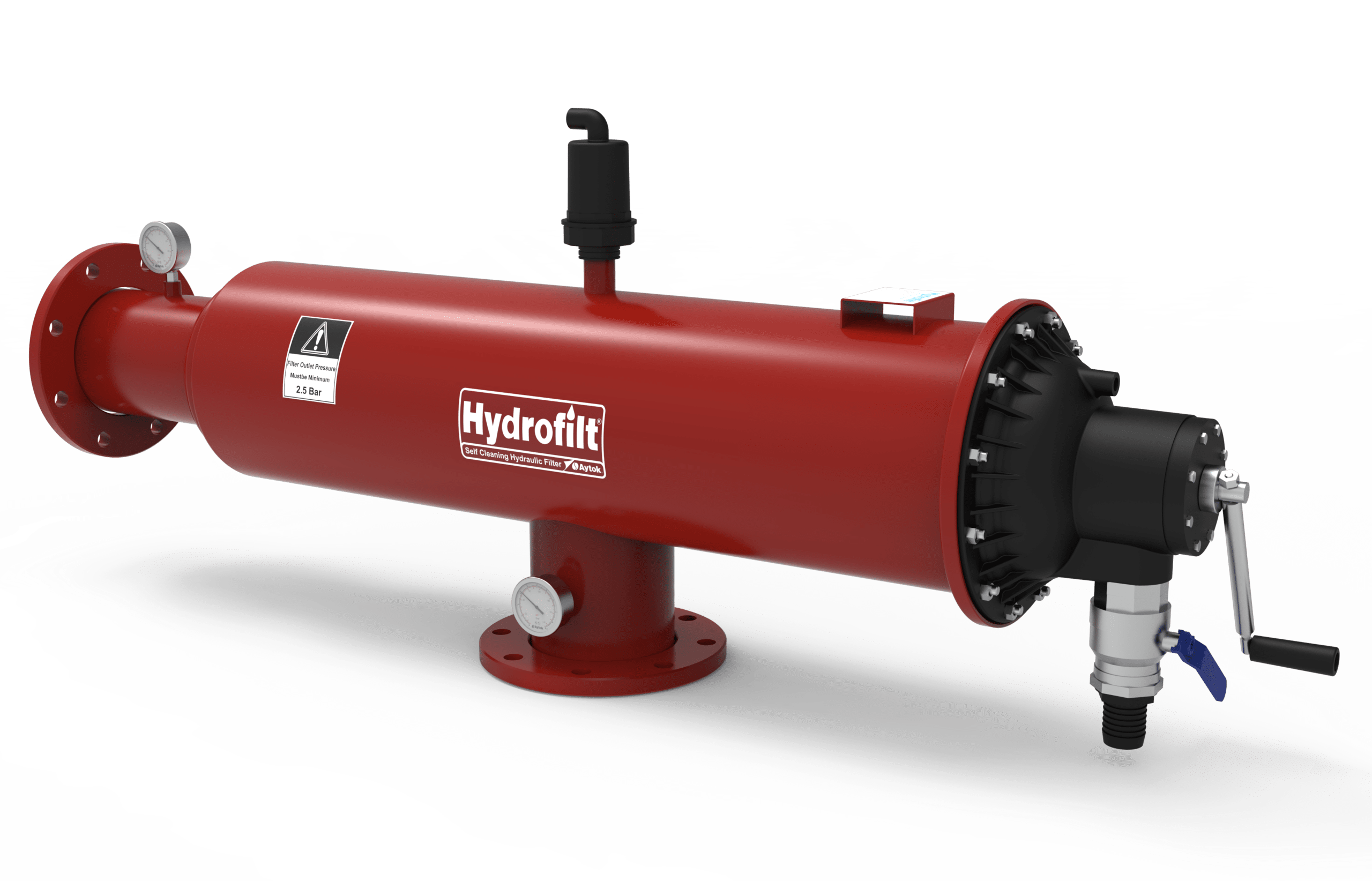

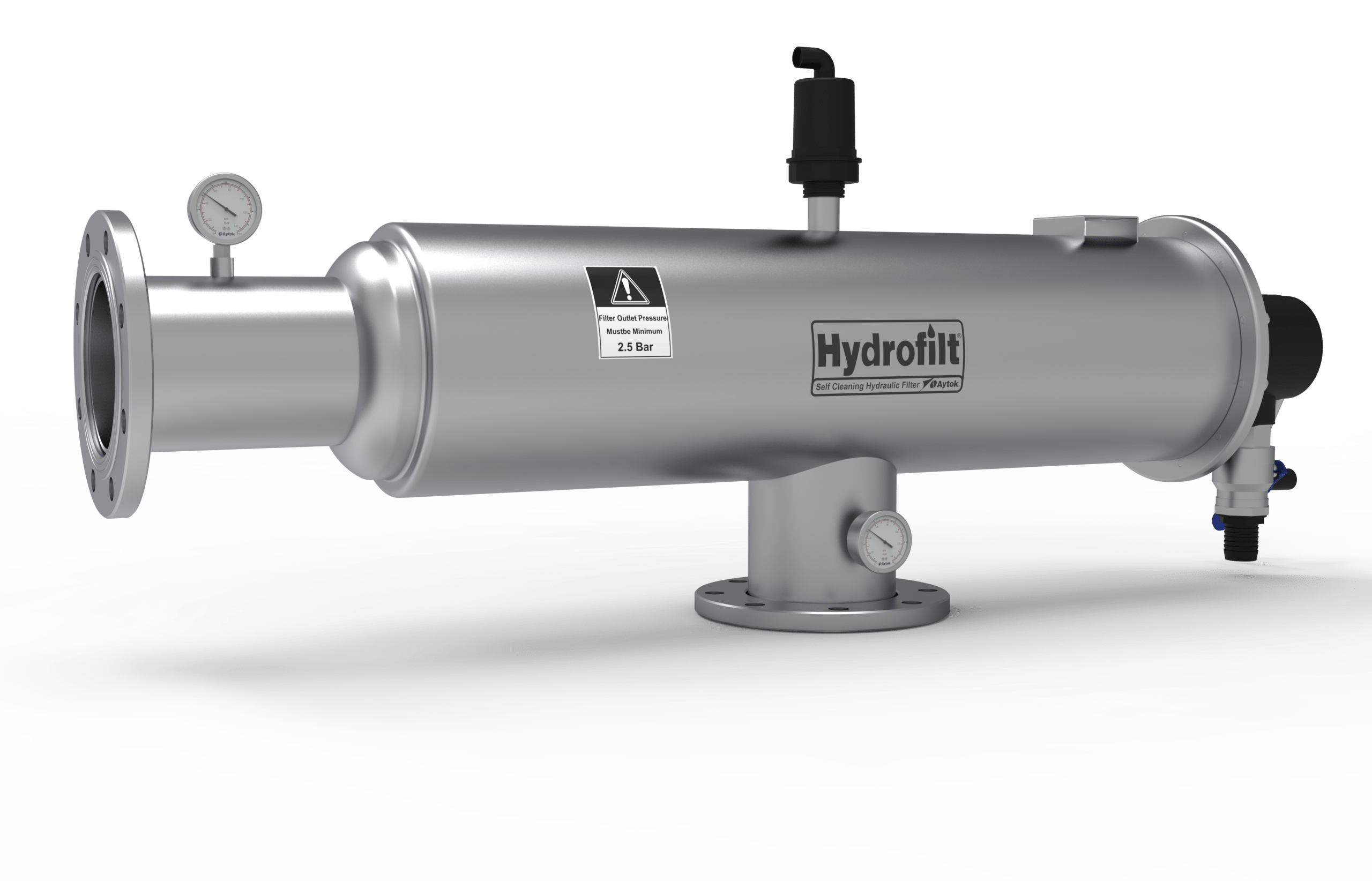

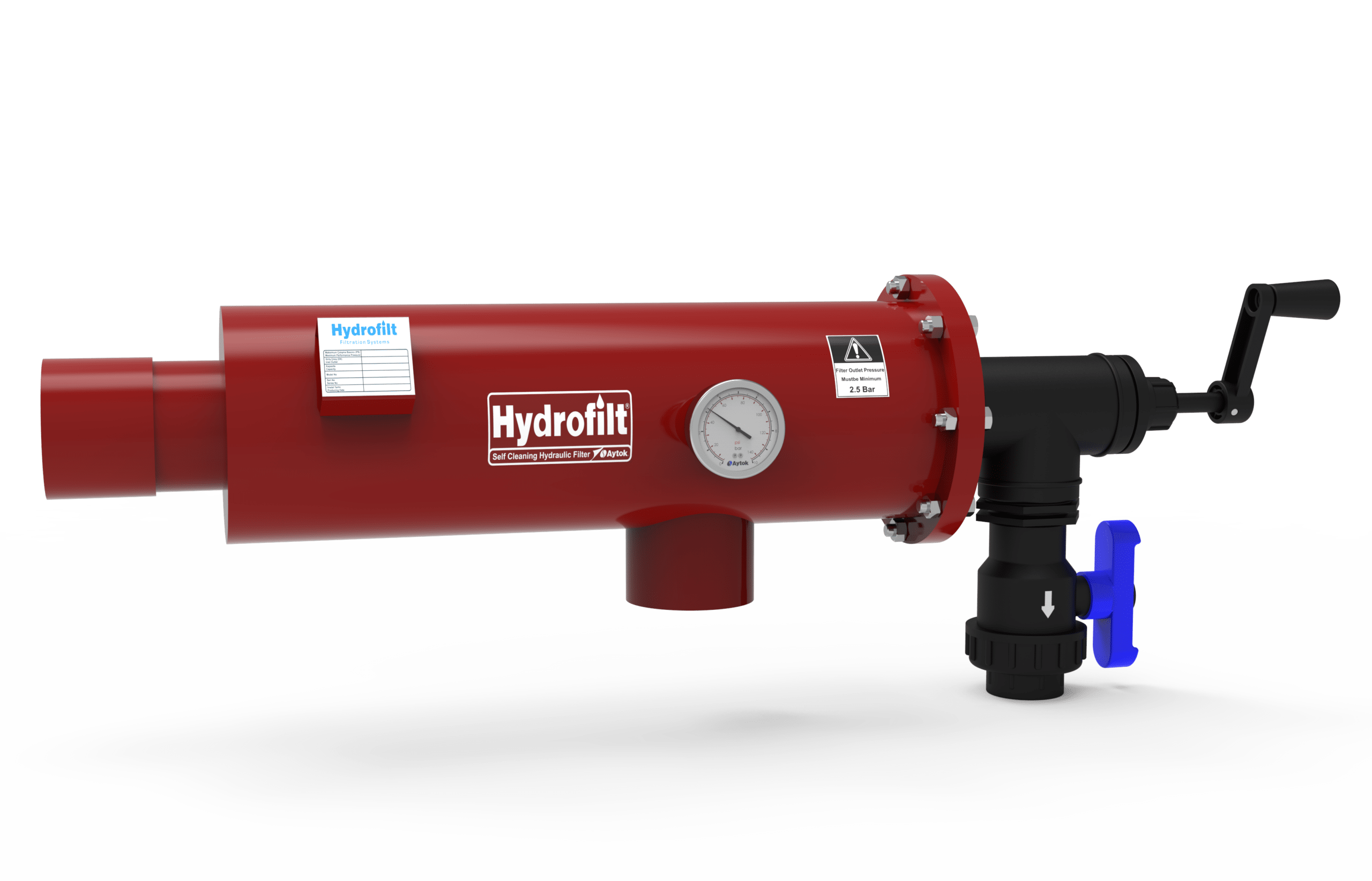

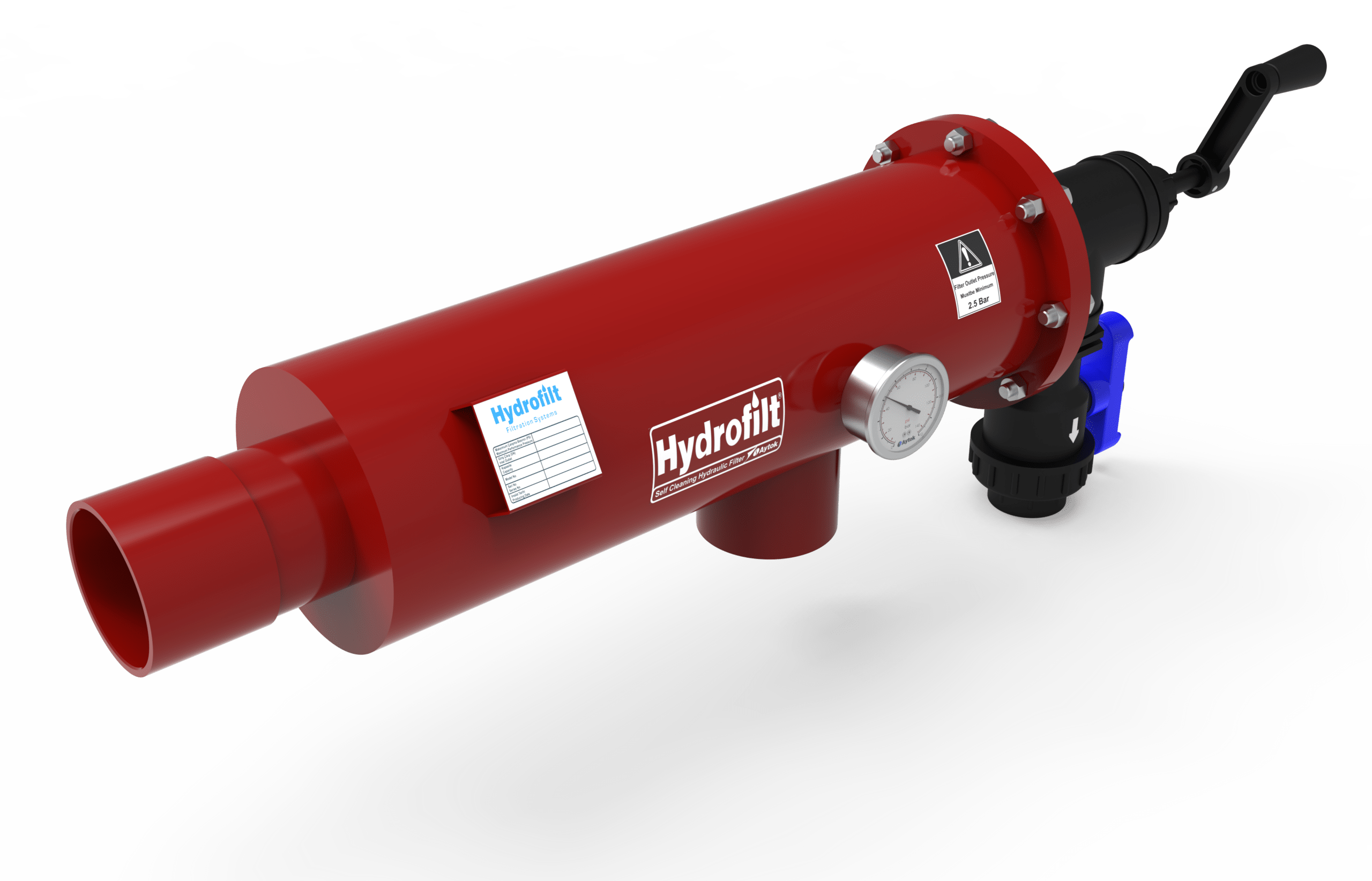

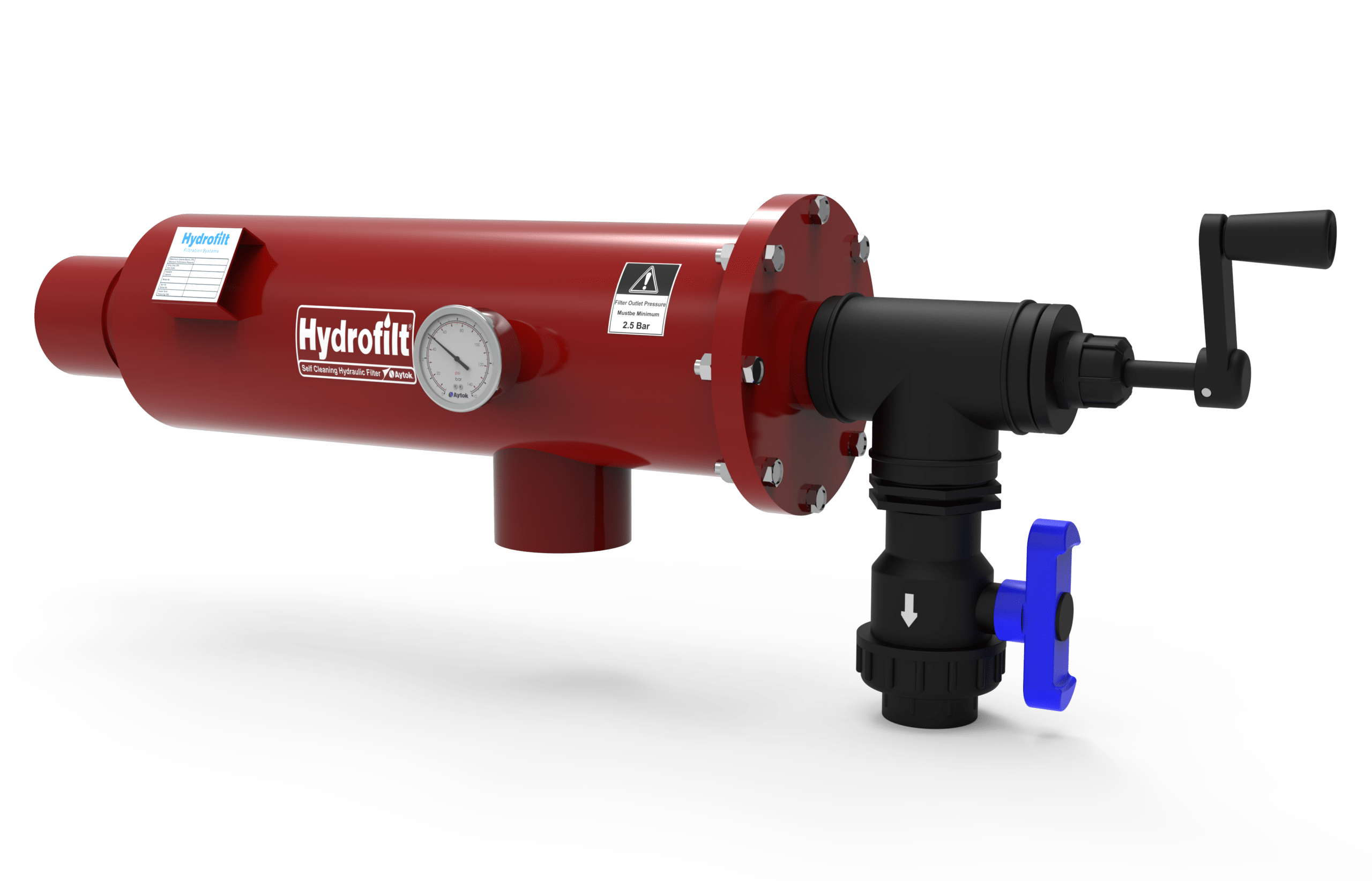

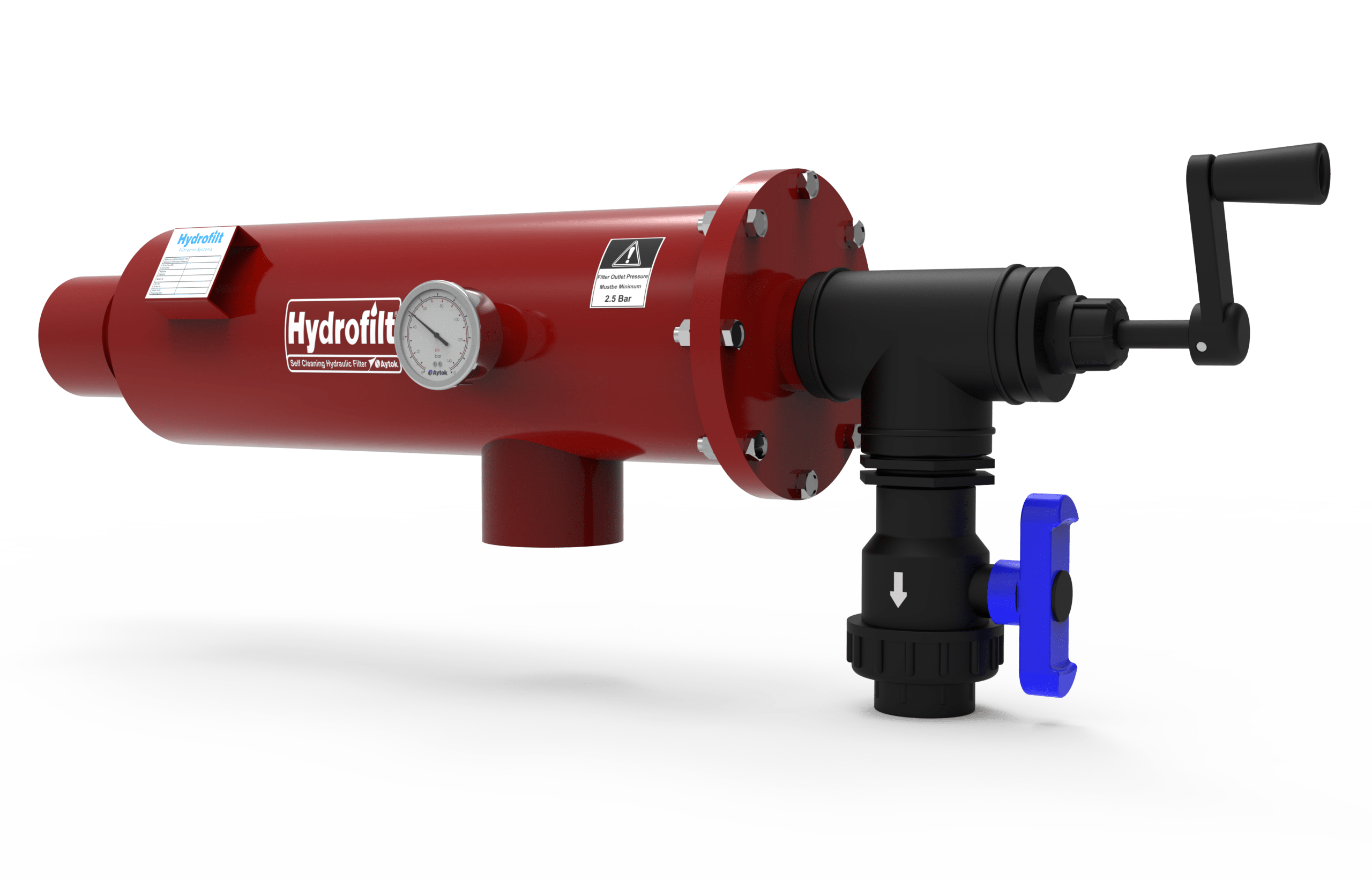

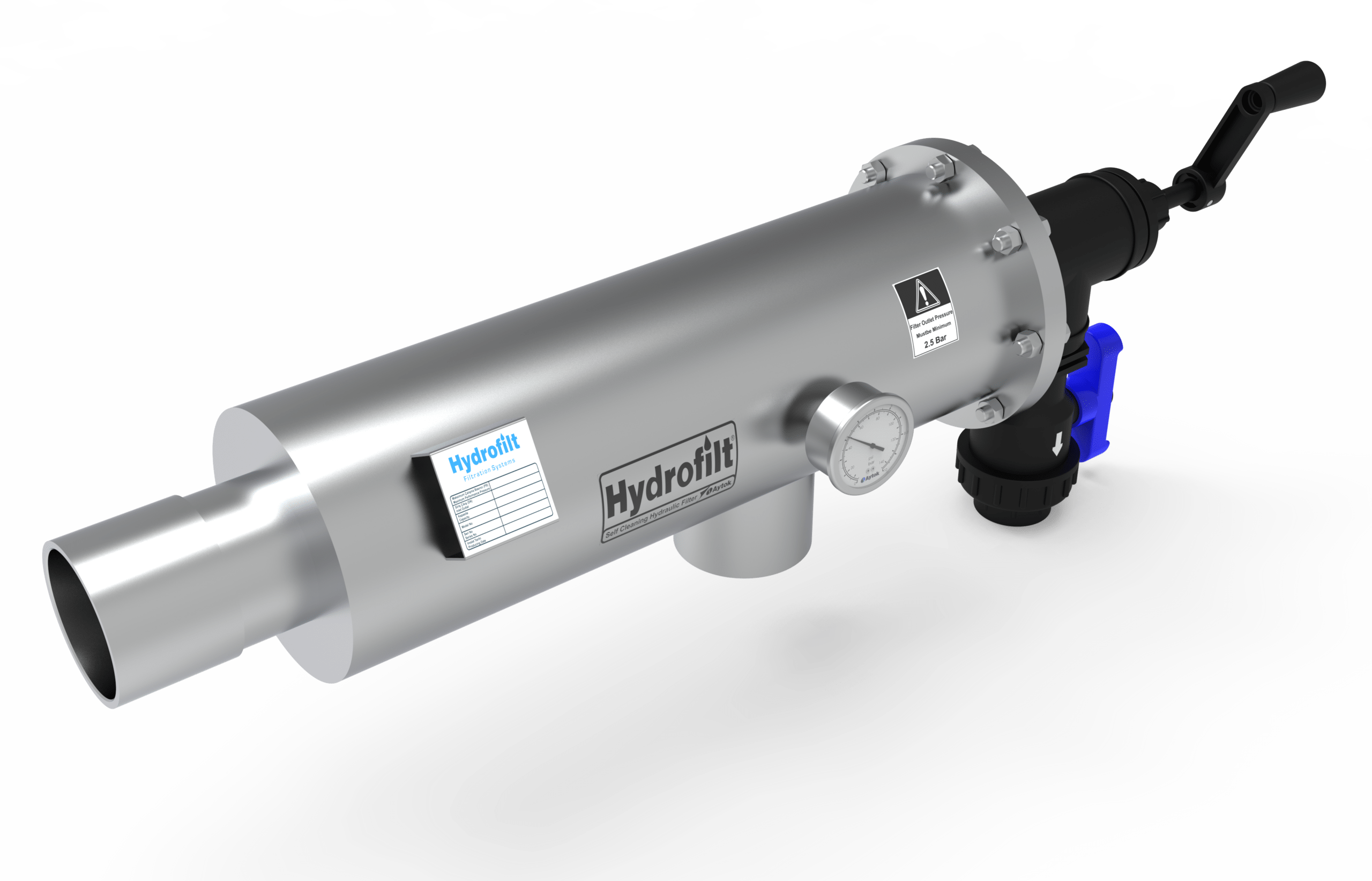

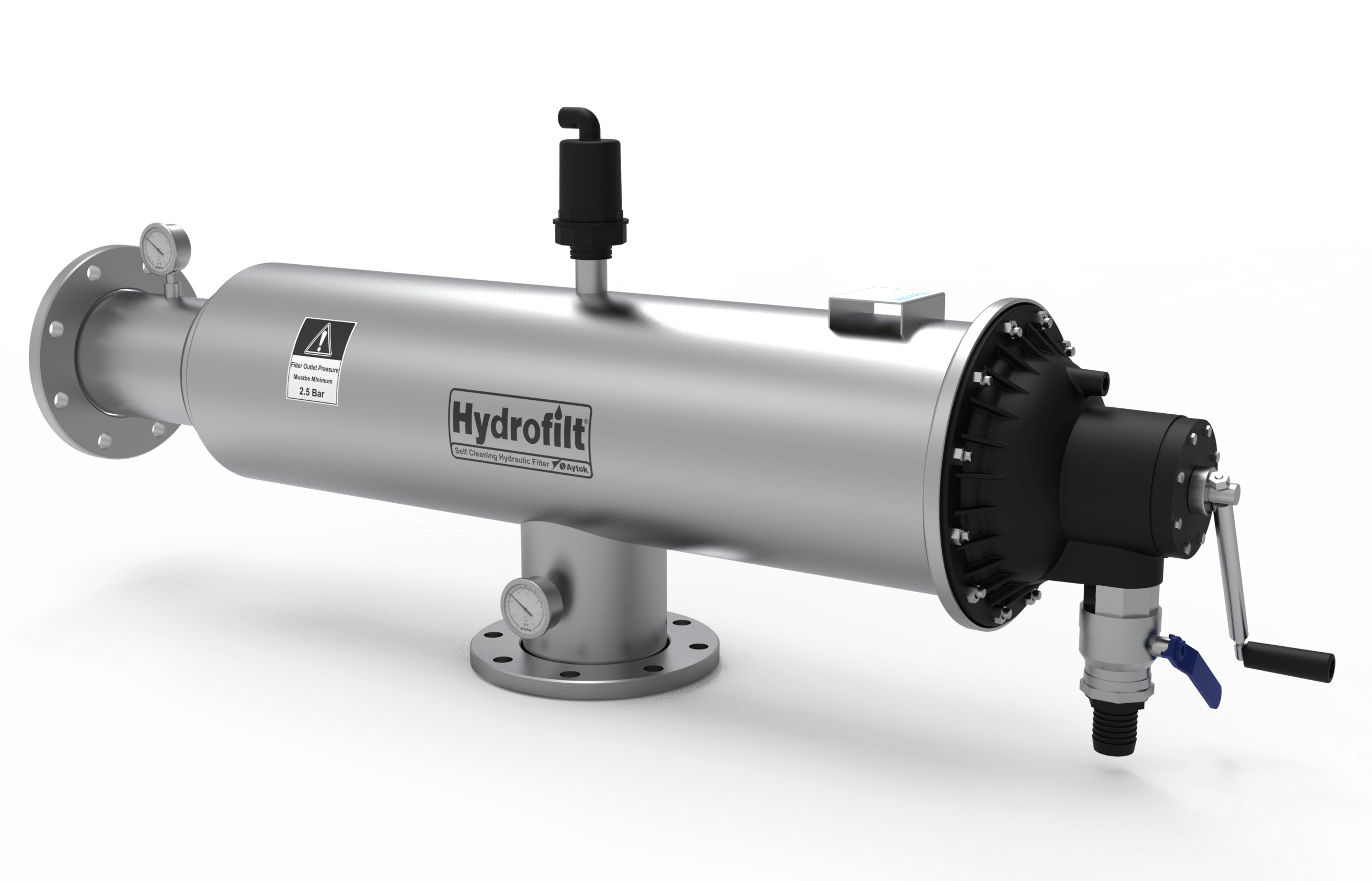

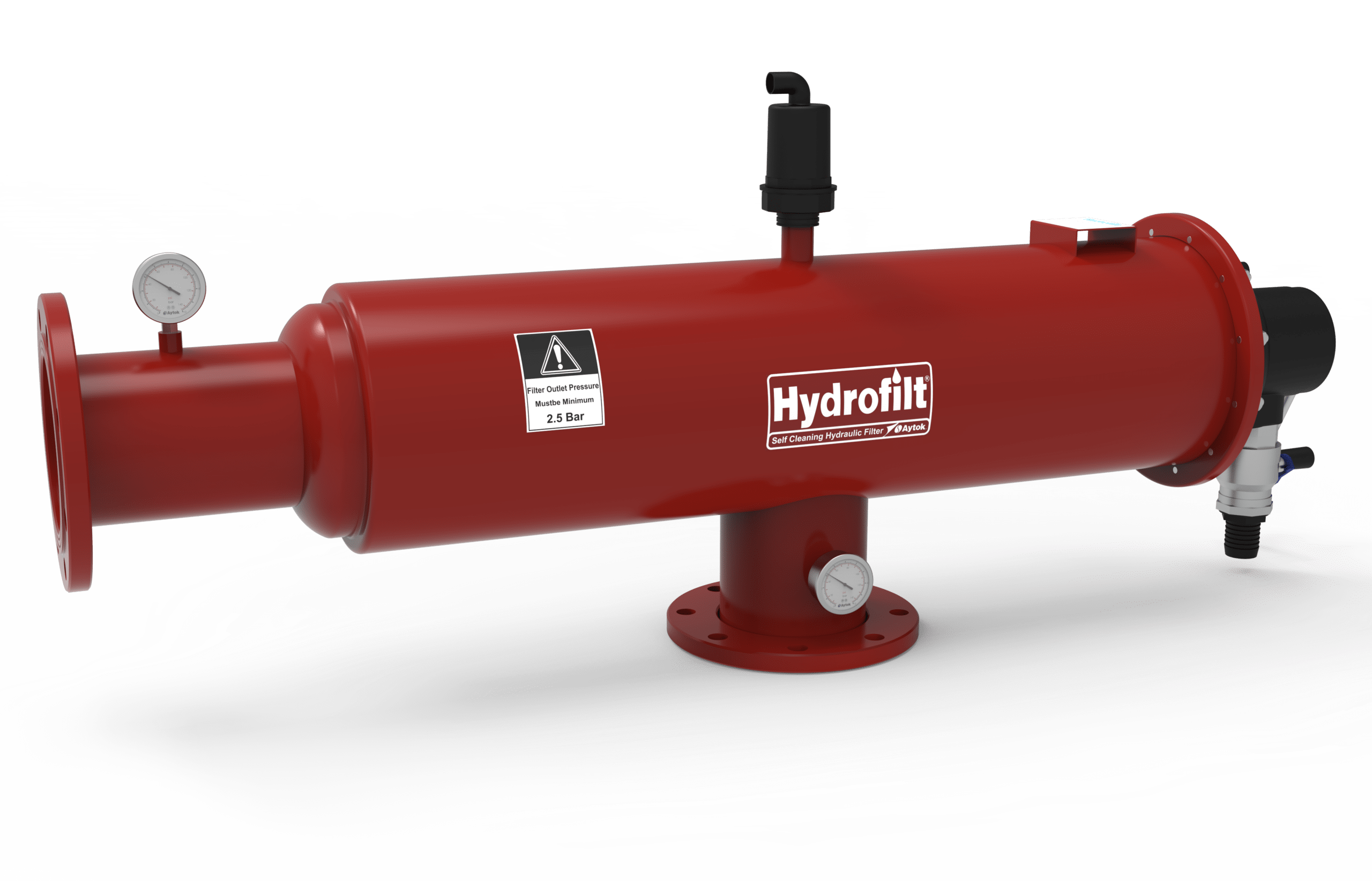

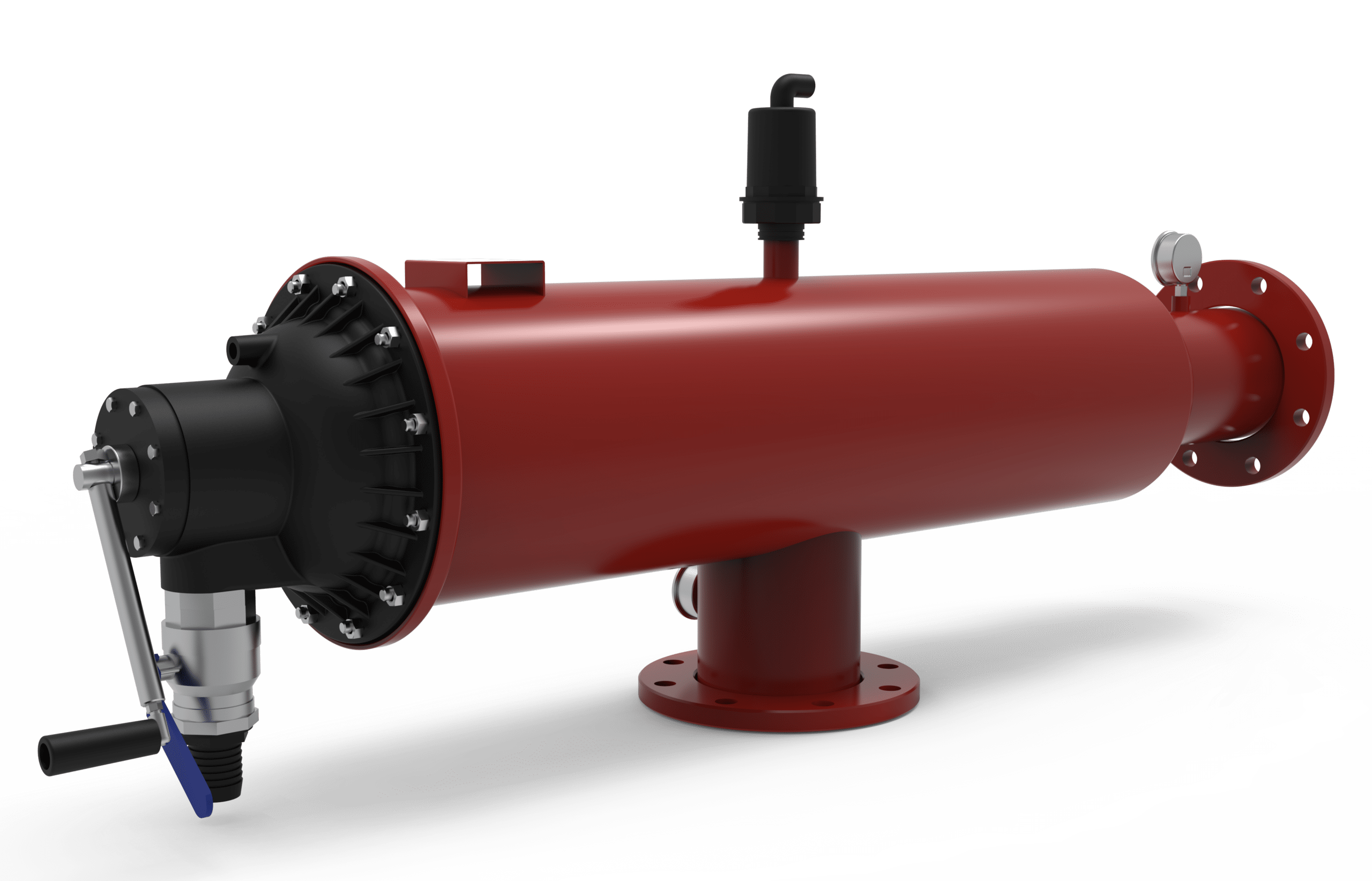

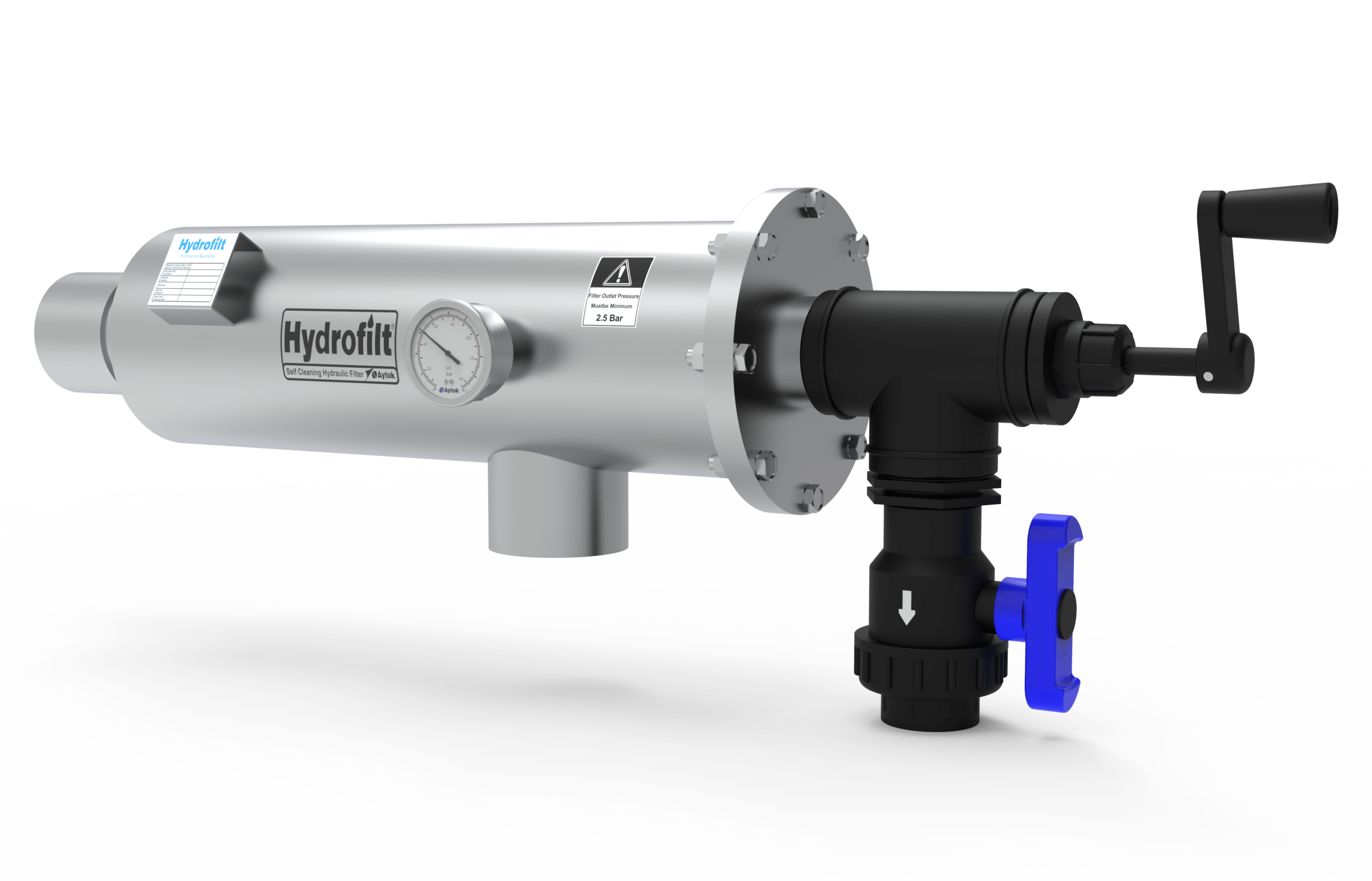

Filtrele metalice semi-automate cu site - MF sunt o categorie de filtre ce necesita curățare manuală. Curățarea trebuie inițiată manual de către utilizator.
Nevoia de spălare / curățare este determinată prin observarea diferenței dintre presiunile de intrare și de iesire.
Dacă diferența de presiune crește, trebuie făcută curățarea.
În timpul spălării, procesul de filtrare continuă.
Apa murdară rezultată în urma procesului de spălare va fi eliminată prin valva de purjare.
Material Carcasă: : S195T / SS 316L / SS 304 L;
Material sită filtrantă: SS 304L, PA6GFR30;
Presiune maximă de lucru: 10 Bar (145 PSI);
Presiune minimă de lucru: 1 Bar (14.5 PSI);
Temperatura maximă de lucru: 60°C (140°F);
Criterii de funcționare pentru spălare inversă: Timp și/sau diferență de presiune;
Unitate de control pentru spălare inversă: Control Electronic (AC);
Finețe de filtrare: 20-2000 microni (µ);
Metodă vopsire: Acoperire electrostatică cu pulbere;
Tip material vopsea: Poliester epoxidic.
Principiu de funcționare

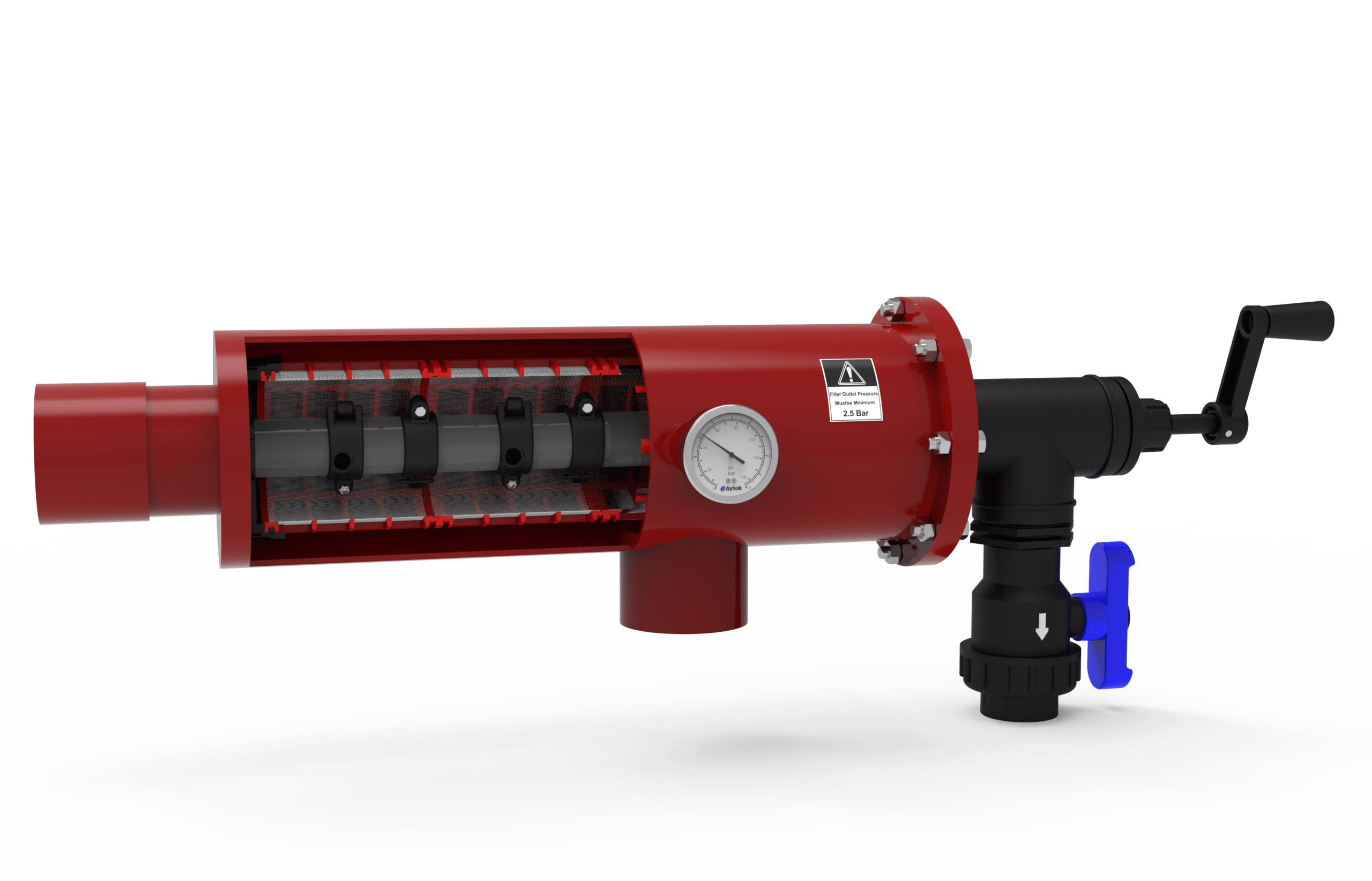

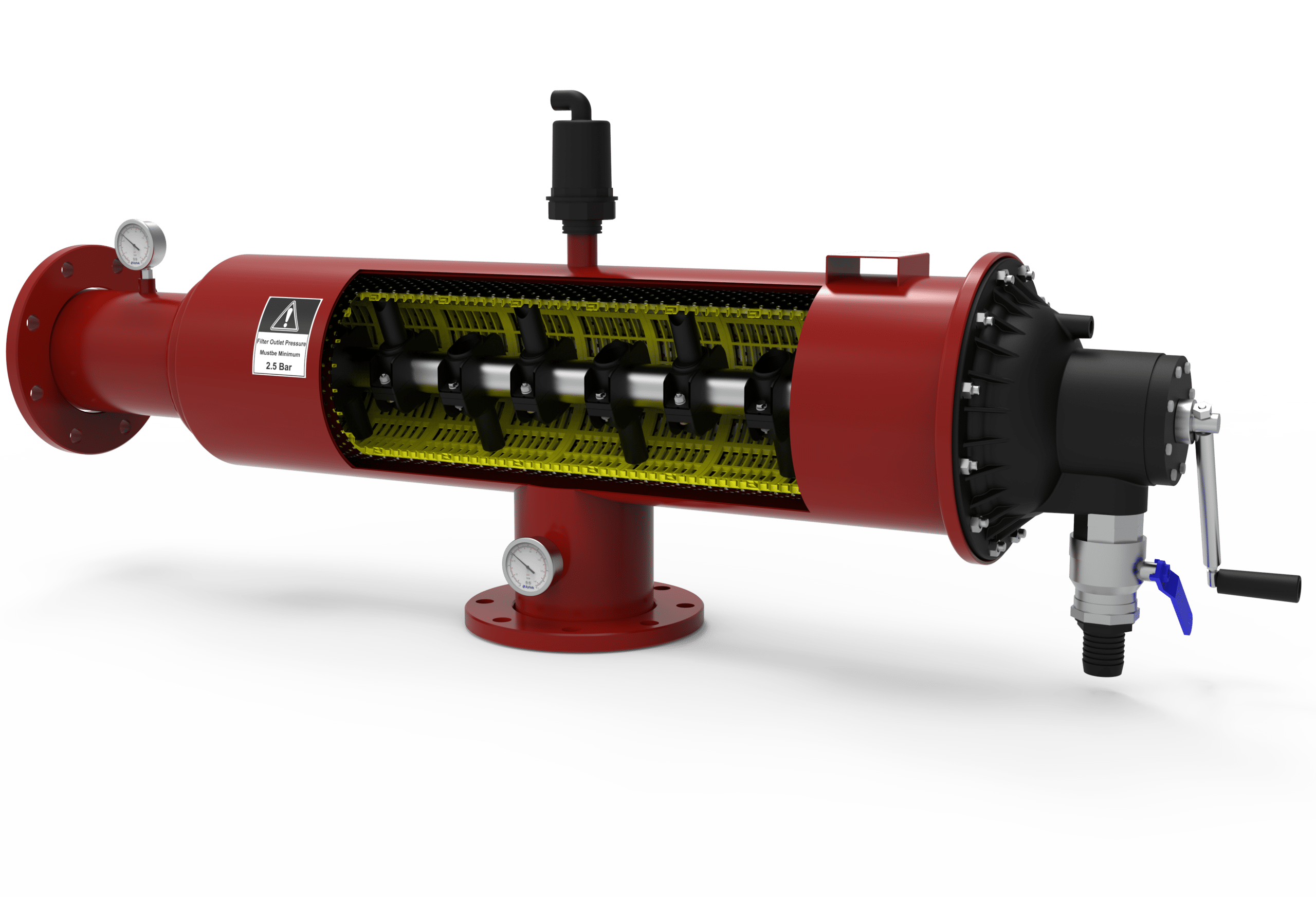

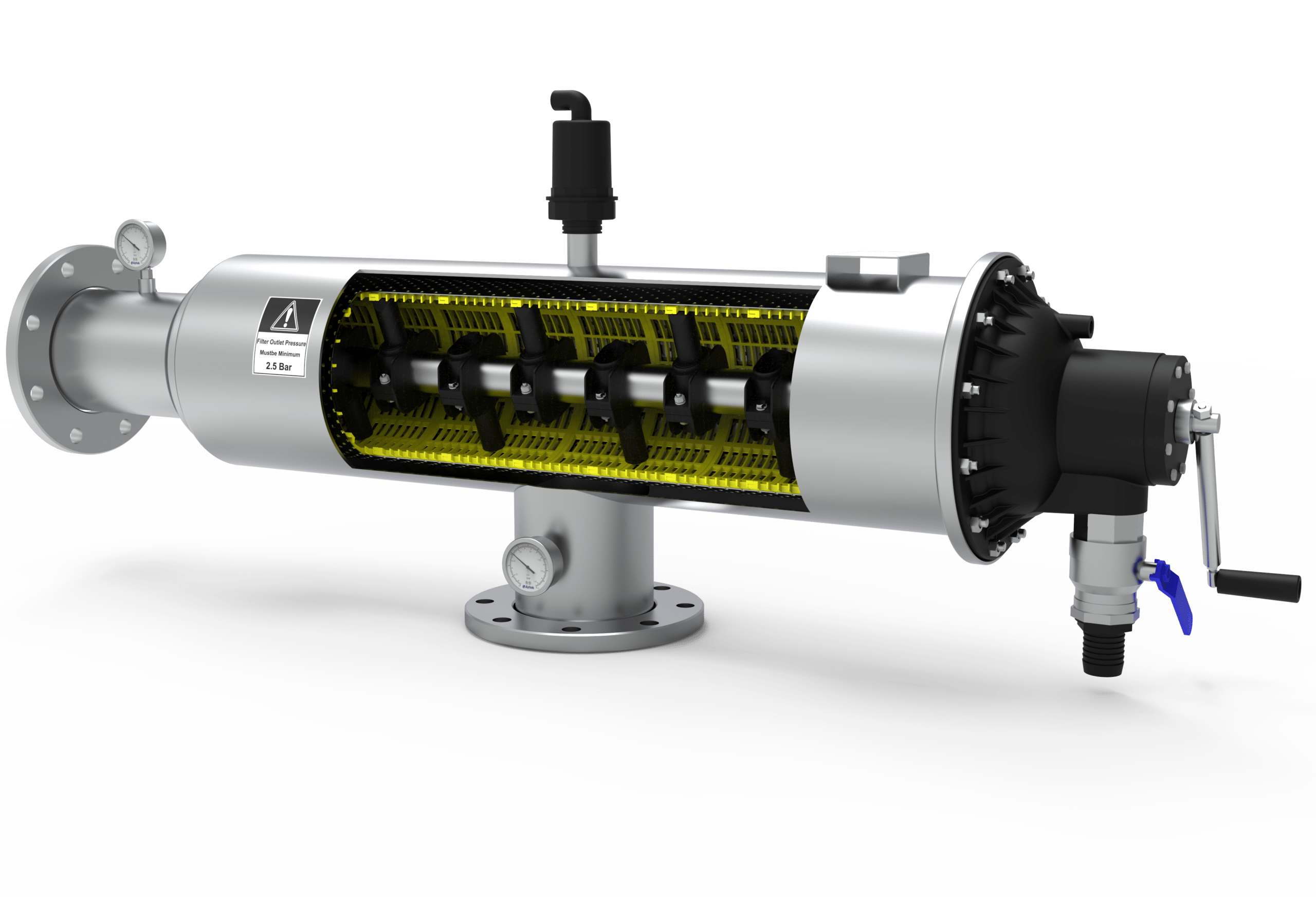

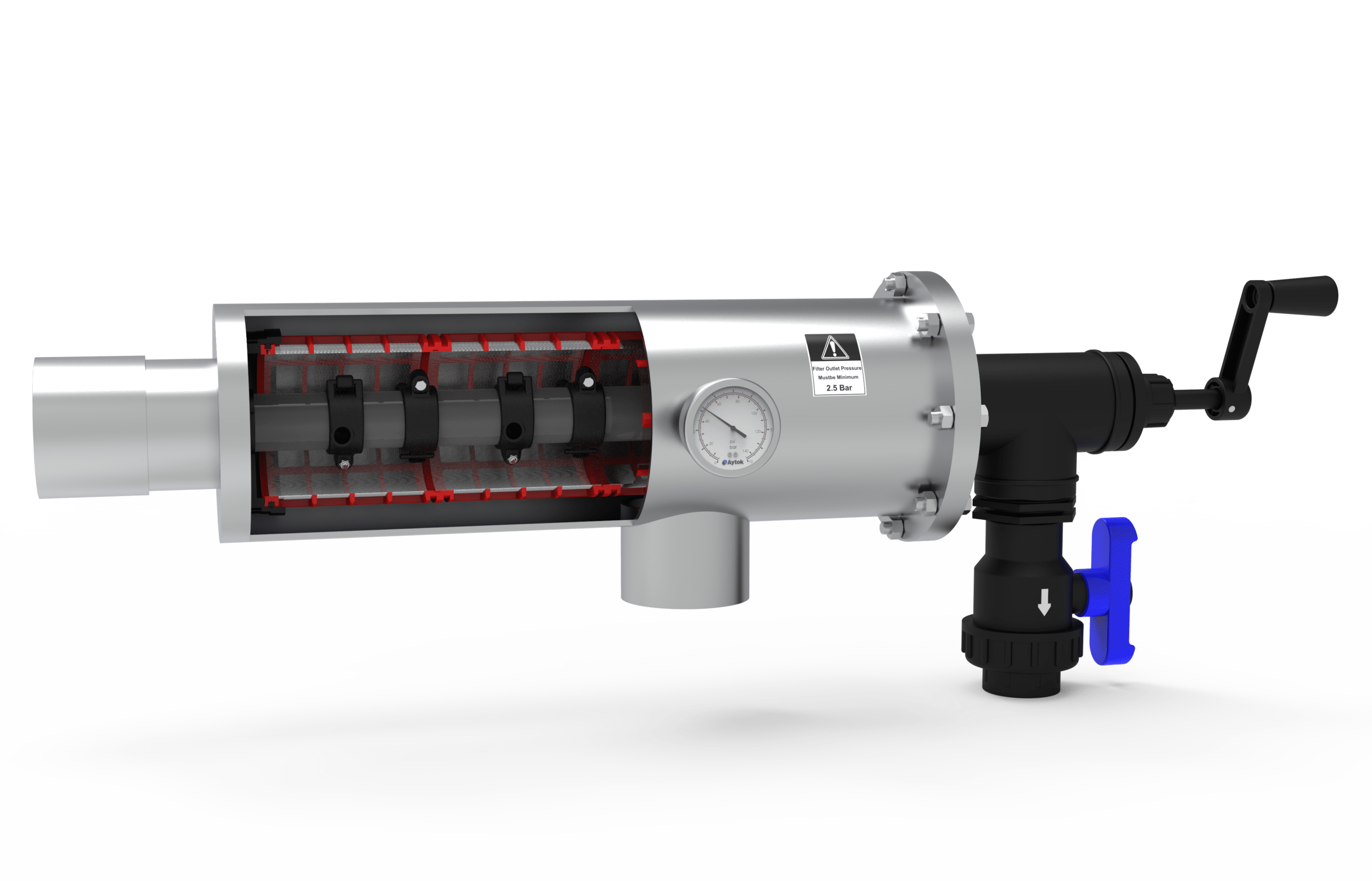

Apa intră în filtru și trece în zona în care se află sita fină, trece prin ea și apoi, ajunge la ieșire. Astfel pe interiorul sitei fine se acumulează sedimentele filtrate creând o diferență de presiune la ieșire față de intrare. Această diferență de presiune trebuie observată de operator pe manometrele de intrare și de iesire. În acest caz, filtrul necesită spălare.
Prin deschiderea robinetului de drenaj se creează un efect de sucție la nivelul conductei colectoare prin diferența de presiune atmosferică față de cea internă a filtrului.
După deschiderea valvei de purjare, prin rotirea manuală a manivelei conectată la colector, suprafața sitei fine este complet scanată și curățată iar presiunile de intrare și ieșire sunt egalizate.
Dupa echilibrarea presiunilor de intrare/iesire, valva de purjare este închisă manual și procesul de curățare/spălare s-a încheiat.
| COD | C/MF102 | C/MF1025 | C/MF103 | C/MF104 | C/MF105 | C/MF106 | C/MF106S | C/MF128 | C/MF128S | |
|---|---|---|---|---|---|---|---|---|---|---|
| INTRARE/ IESIRE | inch | 2 | 2½ | 3 | 4 | 5 | 6 | 6 | 8 | 8 |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 150 | 200 | 200 | |
| A (mm) | 390 | 390 | 440 | 580 | 680 | 780 | 880 | 870 | 985 | |
| B (mm) | 270 | 270 | 270 | 270 | 287 | 287 | 287 | 312 | 312 | |
| L1 (mm) | 365 | 365 | 465 | 570 | 770 | 970 | 1170 | 1150 | 1385 | |
| L (mm) | 910 | 910 | 1010 | 1115 | 1315 | 1515 | 1715 | 1695 | 1930 | |
| D (inch) | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 12 | 12 | |
| F (inch) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Debit drenaj (m³/h) | 12 | 12 | 18 | 24 | 18 | 24 | 30 | 30 | 36 | |
| Debit (m³/h) | 40 | 50 | 70 | 120 | 150 | 180 | 220 | 320 | 340 | |
| Suprafata de filtrare (cm²) | 1317 | 1317 | 1975 | 2634 | 3951 | 5268 | 6585 | 6585 | 7902 | |
| Duze (bucati) | 2 | 2 | 3 | 4 | 3 | 4 | 5 | 5 | 6 | |
| Sita (bucati) | 2 | 2 | 3 | 4 | 6 | 8 | 10 | 10 | 12 | |
| Greutate (kg) | 30/36 | 31/37 | 35/41 | 42/48 | 50/57 | 60/67 | 68/75 | 104/115 | 114/127 | |
